Многофункциональный программируемый прибор класса Source Measure Unit (SMU)

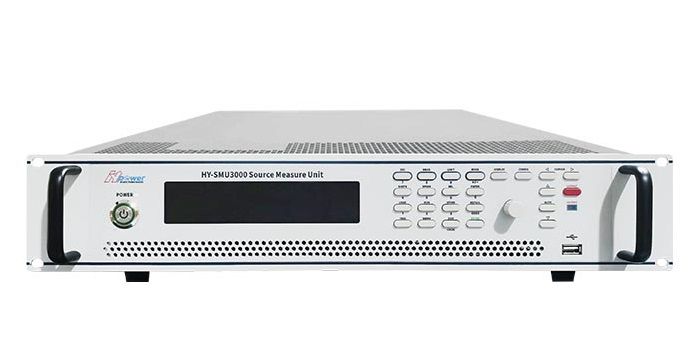

Производитель лабораторных источников питания Hangyu Power представил свою новинку - прецизионный источник-измеритель для тестирования силовой электроники. Одно устройство HY-SMSU 3000 совмещает в себе мощность высоковольтного источника, чувствительность прецизионного измерителя и высокую скорость анализа переходных процессов.
HY-SMSU 3000 — 6 устройств в одном
Универсальность, заменяющая парк оборудования
- Прецизионный источник напряжения и тока
- Цифровой мультиметр (DMM)
- Генератор произвольных сигналов (ARB)
- Импульсный генератор
- Прецизионная электронная нагрузка (18-битный АЦП)
- Контроллер синхронизации триггеров
HY-SMSU 3000 Hangyu Power — универсальное решение для научных исследований и контроля качества, где критически важны исключительная точность и надежность.
Мощность и точность в одном корпусе
- Многофункциональный четырёхквадрантный источник-поглотитель (Source-Sink) напряжения и тока в сочетании с прецизионными измерителями напряжения и тока
- Диапазон по напряжению до ±3000 В
- Измерение сверхмалых токов - разрешение до 1 фА (фемтоампер)
- Тестирование полупроводниковых компонентов: от транзисторов на основе SiC и GaN до высоковольтных диодов
- Цифровой мультиметр: измерение постоянного напряжения и тока, сопротивления и мощности с разрешением 6½ разрядов
Высоковольтный источник питания с функцией измерения малых токов позволяет тестировать:
- Полупроводниковые диоды
- Полевые МОП-транзисторы (MOSFET)
- Биполярные транзисторы с изолированным затвором (IGBT)
- Компоненты и материалы, для испытаний которых необходимы высокое напряжение, высокая скорость и точность измерений
Скорость для анализа быстрых процессов
Двойные АЦП обеспечивают захват переходных процессов со скоростью выборки 1 мкс и регистрацию установившихся режимов с высокой точностью. Ни одна деталь переходных процессов не ускользнет от внимания.
- Двойные прецизионные АЦП, 22-разрядные
- Двойные ЦАП, 18-разрядные
- Скорость дискретизации 1 мкс
Благодаря наличию двух режимов измерений, источник-измеритель HY-SMUSU 3000 позволяет анализировать переходные и установившиеся процессы с высокой степенью точности и с учетом тепловых эффектов. Каждый режим реализован на основе независимых аналого-цифровых преобразователей (АЦП).
В режиме дискретизации скорость измерений составляет до 1 мкс. Два 18-разрядных АЦП позволяют одновременно регистрировать переходные процессы по напряжению и току.
Режим интегрирования повышает точность измерений напряжения и тока за счёт использования двух 22-разрядных интегрирующих АЦП.
В каждом из режимов работает два АЦП одновременно (для измерения тока и напряжения). Это позволяет обеспечить высокую точность измерения параметров источника питания и обеспечить высокую эффективность тестирования.
Простота интеграции и управления
- Готовое ПО позволяет начать работу за считанные минуты без навыков программирования
- Одновременное управление - до 4х приборов
- Легкий экспорт данных и настройка сложных тестовых последовательностей
Для управления прибором используется специализированное программное обеспечение. При этом специальных знаний в области программирования от пользователя не требуется. Программное обеспечение позволяет выполнять измерения с высокой скоростью, строить необходимые графики и сохранять данные измерений на носитель для их последующего анализа (например, в Excel).
Ключевые возможности программного обеспечения
- Конфигурация и управление
Возможность настройки и управления несколькими (не более 4-х) приборами при проведении тестирования в рамках одного проекта.
- Создание тестовых конфигураций
Возможность совместного использования приборов HY-SMUSU с другими приборами производства Hangyu Power (только для DC) при проведении комбинированных испытаний.
- Структурирование данных
Разделение каналов приборов HY-SMUSU и данных измерений при помощи специальных меток, соответствующих тестируемому устройству или модулю.
- Визуализация данных
Встроенное построение графиков X-Y с функциями масштабирования и панорамного отображения; возможность захвата снимков графиков.
- Работа с данными
Просмотр данных в виде электронной таблицы; экспорт данных для углубленного анализа.
- Управление тестами
Добавление аннотаций к тестам; возможность сохранения конфигураций настроек.
- Интерфейсы связи
Поддержка стандартных интерфейсов: GPIB, USB 2.0, Ethernet.
Основные применения HY-SMSU 3000
- Снятие вольт-амперных характеристик (ВАХ) силовых полупроводников (MOSFET, IGBT, диоды).
- Проверка диэлектрической прочности и измерение токов утечки.
- Исследование компонентов на основе широкозонных полупроводников (SiC, GaN).
- Прецизионные измерения в научных экспериментах и при производстве критически важных устройств.
