XTR-240/480/960 MEAN WELL - трехфазные компактные источники питания нового поколения

01.08.2025

Трехфазные компактные источники питания MEAN WELL нового поколения мощностью 240/480/960 Вт для монтажа на DIN-рейку

XTR

Компания MEAN WELL выводит на рынок усовершенствованную серию источников питания XTR мощностью 240, 480 и 960 Вт. Серия XTR призвана полностью заменить устаревшие модели TDR-240/480/960, которые длительное время активно эксплуатируются в сферах промышленной автоматизации, энергетики, возобновляемых технологий, телекоммуникациях и производстве полупроводников.

Новая улучшенная серия TDR-240/480/960 MEAN WELL

Габаритные размеры на 16–28% меньше, чем у предшествующих моделей
Гибкость подбора выходного напряжения: вся линейка доступна с выходом 12, 24, 36 и 48 В
КПД до 96%, что обеспечивает существенную экономию электроэнергии
Расширенный диапазон рабочих температур: от -40…+85 °C
Есть возможностью непрерывной работы при максимальной нагрузке вплоть до +60 °C
Сертификаты международных стандартов для различных сфер применения
Улучшенное качество компонентов - срок гарантии увеличен до 5 лет

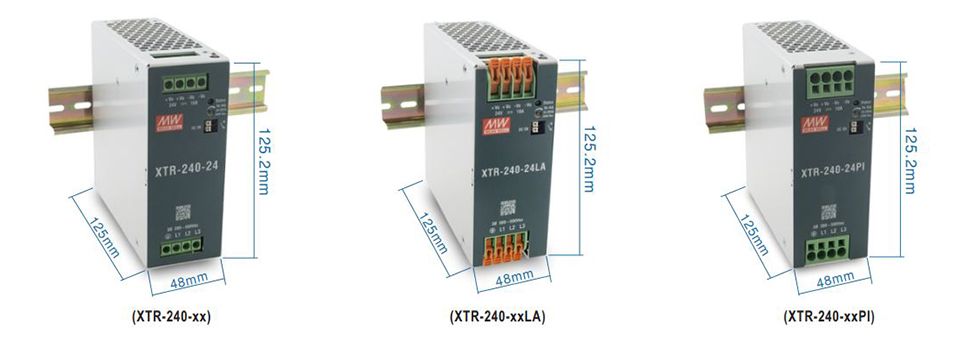

Внешний вид ИП XTR240 MEAN WELL

Сравнение технических характеристик новой и предыдущей версий

Модель		Новое поколение AC-DC, 3-фазный вход, DIN-рейка			Предыдущее поколение AC-DC, 3-фазный вход, DIN-рейка
		XTR: Компактный + повышенная надежность, DIN-рейка			TDR: Высокая производительность, DIN-рейка
U _вх.		~320…600 В			~340…550 В
Пусковой ток		~10 A/~400 В			50…60 A/~400 В (зависит от модели)
U _вых		12, 24, 36, 48 В (для модели XTR-960 – 12 В отсутствует)			24, 48 В

Выходная мощность		240 /480 /960 Вт 150%...200% пиковая мощность (зависит от модели)			240 /480 /960 Вт 130% пиковая мощность
КПД		92%...96% (зависит от модели)			92%...94.5% (зависит от модели)
Параллельное соединение		3840 Вт (3+1) (XTR-480/960)			3840 Вт(3+1) (TDR-960)
DC OK Релейный контакт		V			V (TDR-240/960)
ORing FET (полевой транзистор типа «ИЛИ»)		V (XTR-480/960)			N/A
Рабочая температура		-40…+85℃ (при t>+60°C допускается ухудшение рабочих характеристик)			-30…+70℃ ( при t>+50°C допускается ухудшение рабочих характеристик)
Уровень OVC		OVC III			N/A
Печатная плата Конформное покрытие		V			N/A
Сертификаты безопасности		CB / TUV / UL / RCM / BSMI / CCC BIS / EAC / KC / CE / UKCA DNV / C1D2 / SEMI47 (сертификация BIS/KC по запросу)			UL / RCM / EAC / CE / UKCA BIS (TDR-240/480) TUV (TDR-240)
		62368-1 + 61010-1 + 61558-1			62368-1
EMC	EMI	EN55032 Класс B			EN55032 Класс B

	ESD	Контакт ± 8 кВ Воздух ± 15 кВ			Контакт ± 4 кВ Воздух ± 8 кВ
Габариты (ШxВxГ)	240 Вт	48x125,2x125 мм (-16%)			63x125,2x113,5 мм
	480 Вт	63x125,2x125 мм (-28%)			85,5x125,2x128,5 мм
	960 Вт	96x125,2x132 мм (-23%)			110x125,2x150 мм
Тип клеммной колодки		Под винт	Втычное соединение	Рычажный	Под винт
Гарантия		5 лет			3 года

Внешний вид серии XTR-960 MEAN WELL

Технические характеристики TDR-240/480/960 MEAN WELL

3-фазный вход: 320 ~ 600 В переменного тока для промышленных систем электроснабжения
Уменьшенная ширина корпуса: от 48 до 96 мм в зависимости от исполнения модели
Пиковая выходная мощность: 150%…200%
Высокая энергоэффективность: КПД 92–96%
Энергопотребление в режиме холостого хода менее 2,5–3,1 Вт (зависит от модели)
Широкий диапазон рабочих температур: от -40 °С до +85°С (при температуре выше +60°С возможно ухудшение технических характеристик)
Встроенная функция параллельного подключения для возможности увеличения мощности (XTR-480/960)
Наличие сигнала постоянного тока и встроенного полевого транзистора (XTR-480/960) для повышения возможностей резервирования и увеличения надежности системы при параллельном соединении
Полный набор защит: от коротких замыканий/перегрузки/перенапряжения/перегрева
Соответствует стандарту OVC III
Предназначены для работы на высоте до 5000 метров
Регулируемое выходное напряжение: для 12 В: 12…15 В; для 24 В: 24…29 В; для 36 В: 36…42 В; для 48 В: 48…55 В
Разнообразие опций установки и подключения
Наличие конформного покрытия печатных плат для повышения долговечности при использовании в тяжелых условиях работы
5 лет гарантии
Наличие международных сертификатов: CB /TUV /UL /RCM /BSMI /CCC /EAC /BIS /KC /CE /UKCA

Источники питания соответствуют требованиям стандартов безопасности: IEC/EN 62368-1, IEC/EN 61010-1, IEC/EN 61558-1, а также сертификационным нормам для взрывоопасных зон, судового и полупроводникового оборудования

Форма заказа серии
