Оптимизированная серия XDR-E: 75 /120 /150 /240 /480 /960 Вт
Серия MEAN WELL SDR/NDR/EDR (75 Вт…960 Вт) представлена на рынке уже более десяти лет и завоевала широкую популярность. Эти источники питания широко применяются в промышленной автоматизации, энергетике, оборудовании для использования возобновляемых источников энергии, сетевых коммутаторах и оборудовании для обработки полупроводников. Чтобы соответствовать меняющимся требованиям, компания MEAN WELL выпустила обновление известной серии.
Новая улучшенная серия XDR-E MEAN WELL
- Оптимальное соотношение стоимости и эффективного использования энергии
- Габаритные размеры на 23-45% меньше, чем у предшествующих моделей
- Серия дополнена моделями мощностью 240 и 480 Вт с выходным напряжением 12 В
- Доступны модификации с номинальным напряжением 36 В
- КПД выше: до 96 %
- Расширенный диапазон рабочих температур: от -40°C до +70°C
- Подтверждено соответствие международным стандартам качества
Использование источников питания серии XDR-E повышает энергоэффективность и надежность систем, способствуя снижению общих затрат на эксплуатацию.
Сравнение технических характеристик новой и предыдущей версий
|
Однофазный вход, DIN-рейка |
|||||||||
|
Модель |
Новое поколение |
Предыдущее поколение |
|||||||
|
XDR |
XDR-E |
SDR |
NDR |
EDR |
|||||
|
Входное |
~85…305 В |
~85…264 В |
~88…264 В |
~90…264 В |
|||||
|
Пусковой |
<10A / 230 В |
< ~30 A…35 A / ~230 В |
<~50 A…80 A / ~230 В |
<40 A / ~230 В |
|||||
|
Выходное |
12 В, 24 В, 36 В, 48 В |
12 В, 24 В, 36 В, 48 В |
12 В, 24 В, 48 В |
12 В, 24 В, 48 В |
12 В, 24 В, 48 В |
||||
|
Выходная |
75 Вт / 120 Вт / 240 Вт / |
75 Вт / 120 Вт / 150 Вт / |
75 Вт / 120 Вт / 240 Вт / |
75 Вт / 120 Вт / |
75 Вт / 120 Вт / 150 Вт |
||||
|
КПД |
89% … 96% |
88,5% … 94% |
85,5% … 92,5% |
85% … 88,5% |
|||||
|
Функция |
3840 Вт (3+1) |
3840 Вт (3+1) |
3840 Вт (3+1) |
N/A |
|||||
|
Коммуникационный |
MODbus |
N/A |
N/A |
N/A |
|||||
|
DC OK |
V |
V |
N/A |
||||||
|
Удаленное |
V (XDR-240~960 ) |
N/A |
N/A |
N/A |
|||||
|
ORing FET |
V (XDR-120~960 ) |
N/A |
N/A |
N/A |
|||||
|
Рабочая |
-40°C …+85°C |
-40°C …+70°C |
-30°C …+70°C |
-20°C …+70°C |
-20°C …+60°C |
||||
|
Уровень OVC |
OVC III |
N/A |
|||||||
|
Печатная |
V |
N/A |
N/A |
||||||
|
Сертификаты |
CB / TUV / UL / |
CB / TUV / UL / RCM / |
CB / TUV / UL / |
CB / TUV / UL / |
CB / TUV / UL / |
||||
|
62368-1 + 61010-1 + 61558-1 |
62368-1 |
||||||||
|
EMC |
EMI |
EN55032 Класс B |
EN55032 Класс B |
EN55032 Класс A |
|||||
|
ESD |
Контакт ± 8 кВ |
Контакт ± 4 кВ |
Контакт ± 4 кВ |
||||||
|
Габариты |
75 Вт |
30x125,2x116 мм |
32x125,2x102 мм |
||||||
|
120 Вт |
30x125,2x116 мм |
40x125,2x113,5 мм |
|||||||
|
150 Вт |
- |
30x125,2x116 мм |
- |
40x125,2x113,5 мм |
|||||
|
240 Вт |
40x125,2x116 мм |
63x125,2x113,5 мм |
- |
||||||
|
480 Вт |
48x125,2x125 мм |
85,5x125,2x128,5 мм |
- |
||||||
|
960 Вт |
96x125,2x132 мм |
110x125,2x150 мм |
- |
||||||
|
Тип клеммной колодки |
Под винт |
Втычная |
Рычажная |
Под винт |
Под винт |
||||
Примечания к таблице
- Модель XDR представляет собой премиальное решение, тогда как версия XDR-E предназначена для экономически эффективных применений.
- XDR-E совместима с оборудованием серий SDR, NDR и EDR. Однако, при повышенных требованиях к функциональности устройств, поддержке современных протоколов связи, наличии специализированных сертификатов для морских судов, полупроводниковой промышленности и взрывобезопасных объектов, а также при необходимости реализации нестандартных методов коммутации и гарантии сроком пять лет, предпочтительно использование модели XDR.
- По сравнению с семействами SDR, NDR и EDR, линейки XDR и XDR-E обладают улучшенными техническими параметрами, полным набором необходимых сертификаций, уменьшенными габаритами, разнообразием типов соединений и длительностью гарантийного обслуживания. Рекомендуется применять устройства серий XDR/XDR-E в новых разработках.
Технические характеристики серии XDR-E
- Входное напряжение сети: 85…264 В переменного тока, адаптировано для международного использования.

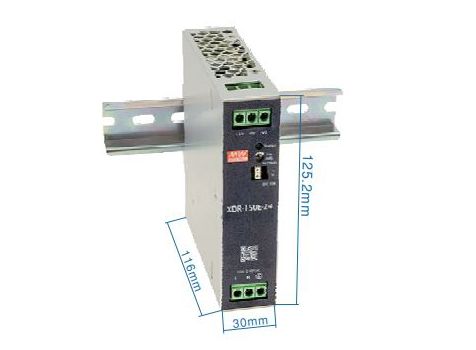

- Компактный тонкий корпус: минимальная ширина от 30 до 96 мм (в зависимости от модели).
- КПД достигает значений 89…96%; в режиме холостого хода потребление не более 1 Вт … 3,6 Вт.
- Встроенная поддержка режима параллельного соединения для увеличения суммарной мощности (для моделей XDR-480E/960E).
- Диапазон рабочих температур: от –40°C до +70°C (с понижением допустимой нагрузки при температурах выше +50°C).
- Полноценная система многоуровневой защиты: от короткого замыкания, перегрузок, скачков напряжения и перегрева.
- Подтверждение соответствия международному стандарту OVC III.
- Совместимость с условиями высокогорья; работоспособность сохраняется до высоты 5000 м над уровнем моря.
- Обеспечивается широкий спектр выходных напряжений: стандартные уровни — 12 В (исключение — мощность 960 Вт), 24 В, 36 В, 48 В.
- Возможность регулирования выходного напряжения в пределах: 12 В → 12 ÷ 15 В, 24 В → 24 ÷ 29 В, 36 В → 36 ÷ 42 В, 48 В → 48 ÷ 55 В.
- Наличие сертификатов: CB, TÜV, UL, RCM, BSMI, CCC, BIS, EAC, CE, UKCA (стандарты 62368-1, 61010-1, 61558-1).
- Гарантия: 3 года.
