ИНЕЛСО представляет линейки соединителей бренда BLITZConnect
Каталог ИНЕЛСО пополнился новой группой товаров – соединителями бренда BLITZConnect.
Линейка соединителей BLITZConnect китайского производства представляет более десяти различных серий. Продукция BLITZConnect включает в себя высокочастотные и низкочастотные соединители с большим выбором вариантов типов разъемов, а также соединители для силовой электроники, которые могут использоваться для промышленного сектора, авиационной промышленности, медицинского оборудования и в других сферах.
Соединители BLITZConnect являются pin-to-pin заменой соединителей типа СНЦ, ОНЦ, СНП, РС, РМ, РСГ, РШ2Н, 2РТ, SOURIAU, LEMO, ODU, FISCHER, AMPHENOL, GLENAIR, TE CONNECTIVIT и др.
Продукция BLITZConnect
- Высокочастотные cоединители
- Низкочастотные соединители
- Соединители для силовой электроники
Преимущества соединителей BLITZСonnect
- Быстрые сроки производства: 6-12 недель
- Большой выбор вариантов типов разъемов
- Возможность доработки продукта под ТЗ заказчика
- Pin-to-pin замена аналогичной продукции западных и отечественных производителей
Тест-драйв соединителей BLITZConnect
Для знакомства с продукцией BLITZConnect мы предлагаем услугу: тест-драйв. Образцы, имеющиеся в наличии на нашем складе в Санкт-Петербурге, будут безвозмездно переданы на тестирование.
Первыми в каталог ИНЕЛСО добавлены серии соединителей 2PM и PC от BLITZConnect.

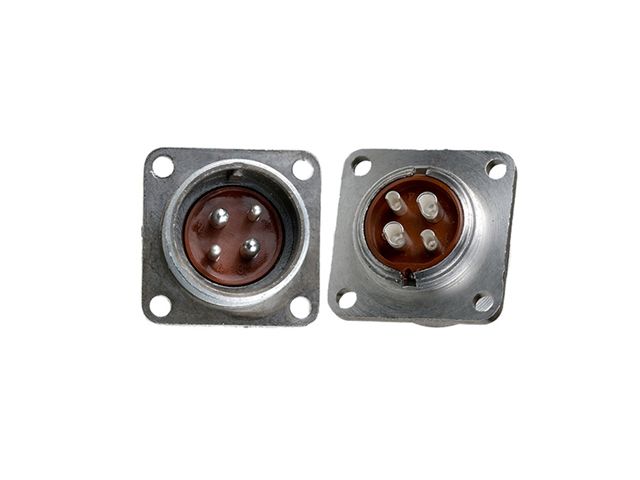

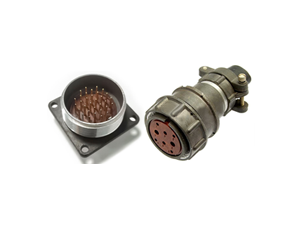

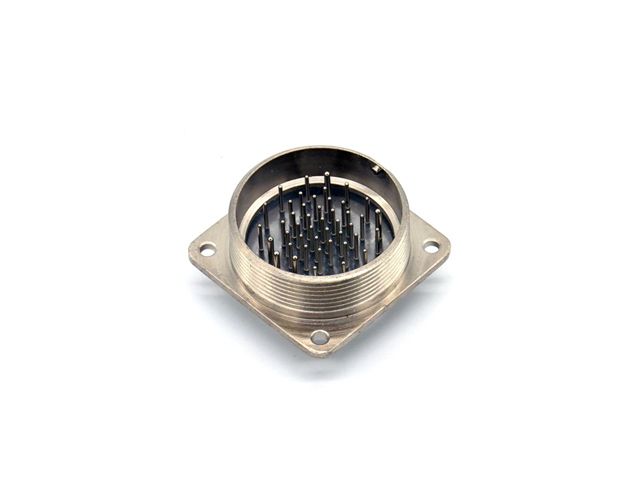

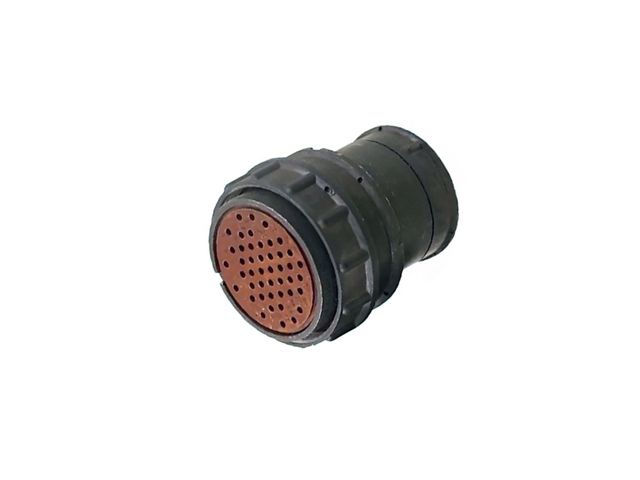

Серия соединителей 2PM BLITZConnect
Соединители 2PM BLITZConnect являются «pin-to-pin» заменами серий 2РМ, 2РМТ, 2РМГ и 2РМДТ

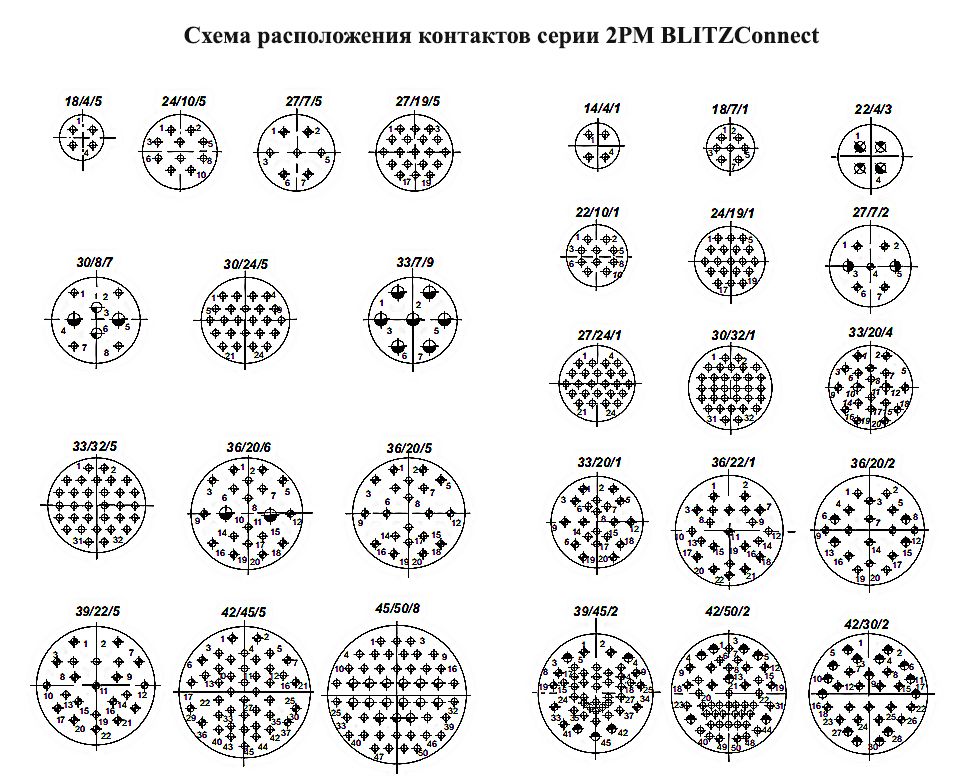

Схема расположения контактов соединителей 2PM BLITZSensor
Рассмотрим подробнее габаритный чертеж блочной части соединителя 2 PM BLITZConnect.

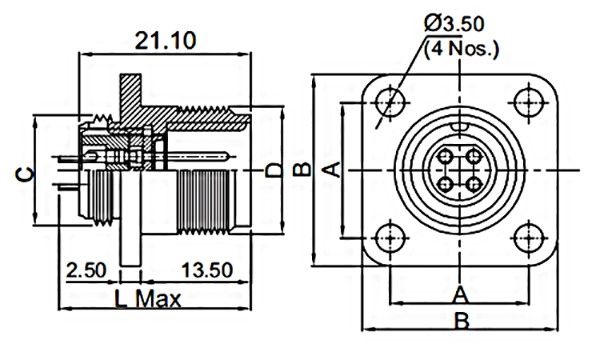

Габаритный чертеж 2РМ BLITZConnect: Вилка и розетка приборные (блочные)
Таблица габаритных размеров вилки и розетки серии 2PM BLITZConnect
|
Размер |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
45 |
|
A |
17 |
20 |
23 |
26 |
29 |
31 |
32 |
35 |
37 |
40 |
43 |
|
B |
24 |
27 |
30 |
33 |
36 |
38 |
40 |
43 |
46 |
49 |
52 |
|
C (LH) |
M14*1.0 |
M18*1.0 |
M22*1.0 |
M24*1.0 |
M27*1.0 |
M30*1.0 |
M33*1.0 |
M38*1.0 |
M39*1.0 |
M42*1.0 |
M45*1.0 |
|
D (RH) |
M16*1.0 |
M20*1.0 |
M24*1.0 |
M27*1.5 |
M30*1.5 |
M33*1.5 |
M36*1.5 |
M39*1.5 |
M39*1.5 |
M45*1.5 |
M48*1.5 |

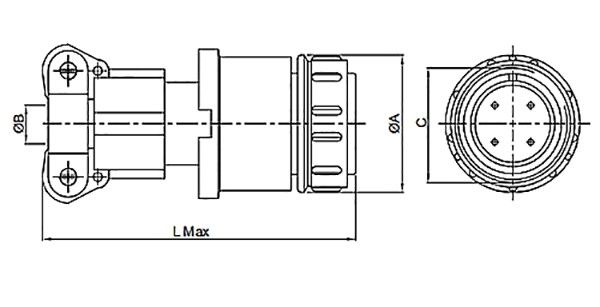

Габаритный чертеж кабельной части 2PM BLITZConnect
Таблица габаритных размеров кабельной части 2PM BLITZConnect
|
Размер |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
45 |
|
A Макс |
22 |
25 |
29 |
32 |
35 |
39 |
42 |
45 |
48 |
51 |
54 |
|
B (мин.) |
6.5 |
10.50 |
14.50 |
16.50 |
18.50 |
20.50 |
23.00 |
23.00 |
24.50 |
30.50 |
30.50 |
|
C (RH) |
M16*1.0 |
M20*1.0 |
M24*1.0 |
M27*1.5 |
M30*1.5 |
M33*1.5 |
M36*1.5 |
M39*1.5 |
M39*1.5 |
M45*1.5 |
M48*1.5 |
|
L Макс |
53.50 |
53.50 |
56 |
62.50 |
62.50 |
62.50 |
57.50 |
67.50 |
67.50 |
67.50 |
67.50 |
|
H Макс |
37.5 |
41 |
47.5 |
50 |
53.5 |
57.5 |
50.5 |
63.5 |
56.5 |
69.5 |
72.5 |

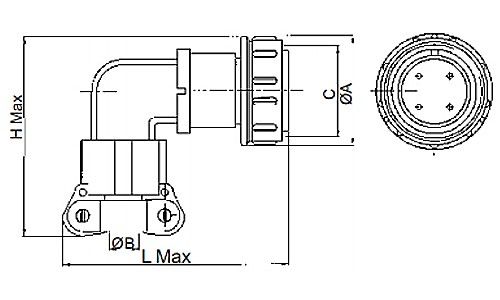

Габаритный чертеж угловой части 2PM BLITZConnect
Таблица габаритных размеров угловой части 2PM BLITZSensor
|
Размер |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
45 |
|
A Макс |
22 |
25 |
29 |
32 |
35 |
39 |
47 |
45 |
48 |
51 |
54 |
|
B (мин.) |
6.5 |
10.50 |
14.50 |
16.50 |
18.50 |
20.50 |
23.00 |
23.00 |
24.50 |
30.50 |
30.50 |
|
C (RH) |
M16*1.0 |
M20*1.0 |
M24*1.0 |
M27*1.5 |
M30*1.5 |
M33*1.5 |
M36*1.5 |
M39*1.5 |
M39*1.5 |
M45*1.5 |
M48*1.5 |
|
L Макс |
51.5 |
58 |
62 |
64 |
67 |
71 |
71 |
71 |
74 |
81 |
88 |
|
H Макс |
37.5 |
41 |
47.5 |
50 |
53.5 |
57.5 |
50.5 |
63.5 |
56.5 |
69.5 |
72.5 |
Соединители в каталоге ИНЕЛСО
В ассортименте BLITZConnect большой выбор соединителей с различными вариантами типов разъемов
За подробной информацией по всему перечню продукции BLITZConnect обращайтесь к нашим специалистам:
по тел: +7 (812) 628-00-16
или по электронной почте: sales@inelso.ru.
