Смелые технологические фантазии сценаристов киносаги про агента 007 стали обыденной повседневностью по прошествии 30-40 лет: частный завод по производству космических кораблей-«челноков», беспилотные автомобили, биохакинг – управляющие микросхемы-импланты в телах животных и людей. Всё это уже общемировое достояние и способствует прогрессу человечества в целом. Но спуфинг! Он больше не фантастическое оружие киношного злодея-медиамагната. Спуфинг стал ощутимой «головной болью» не только в оборонных задачах, но и в повседневной хозяйственной деятельности: телематические сервисы, навигация в «городских джунглях», маневрирование вблизи и на территории морских и речных портов, аэронавигация. Помехи приему сигналов глобальных систем спутниковой навигации (ГНСС) чреваты не только экономическим уроном, но представляют опасность для жизни и здоровья людей. Поэтому стали остро востребованы технические решения, которые спасают жизни в воздухе, на дороге и на воде.
Строго говоря, сейчас существует два «рукотворных» способа наведения помех на приемники ГНСС: джамминг и спуфинг, а также комплекс техногенных и природных причин ослабления и искажения сигналов навигации, которые транслируются с геостационарных спутников Земли, например, ионосферная сцинтилляция,
Джамминг
Джамминг (jamming – англ.) - подавление, обычно, глушение широкополосным шумоподобным сигналом. Он может быть и непреднамеренным - следствием паразитных излучений находящихся поблизости приемно-передающих устройств. Но чаще всего это именно инструмент грубого, как дубинка, и преднамеренного нарушения приёма сигнала ГНСС. Сравнительная дешевизна и «прямолинейность» джамминга являются и ограничивающим фактором его применения. Рутинный мониторинг радиоэфира позволяет своевременно и с большой достоверностью установить факт и источник «недружественной» трансляции.
Спуфинг
Гораздо более изящным, интеллектуальным и точным инструментом РЭБ является спуфинг (spoofing – англ.) – подмена сигнала ГНСС. Суть спуфинга состоит в передаче сложной имитационной помехи на приемник ГНСС. Противодействие спуфингу требует адаптивного и комплексного решения, включающего специализированную аппаратную и программно-аналитическую составляющие.
За прошедшие несколько лет борьба «замка» и «отмычки» прошла уже несколько циклов, опробованы различные конструкции приёмных антенн, для совершенствования ПО привлечены силы искусственного интеллекта, но явного и окончательного перевеса сил одной из сторон ещё нет. Тем не менее очевидно, что до изобретения и начала практического применения навигации на новых физических принципах, наиболее действенным остаётся совершенствование методов и компонентов автономной – инерциальной навигации на период действия достоверно идентифицированной имитационной помехи. Вариант зарубежного технического решения для БПЛА по преодолению зоны с ненадежными или искаженными сигналами спутниковой навигации приведен на Рис.1. Полетный контроллер массовой модели дополнен внешним счётно-решающим устройством, получающим данные от приёмника воздушного давления, высокоточного магнитного компаса и антенны с управляемой диаграммой направленности.

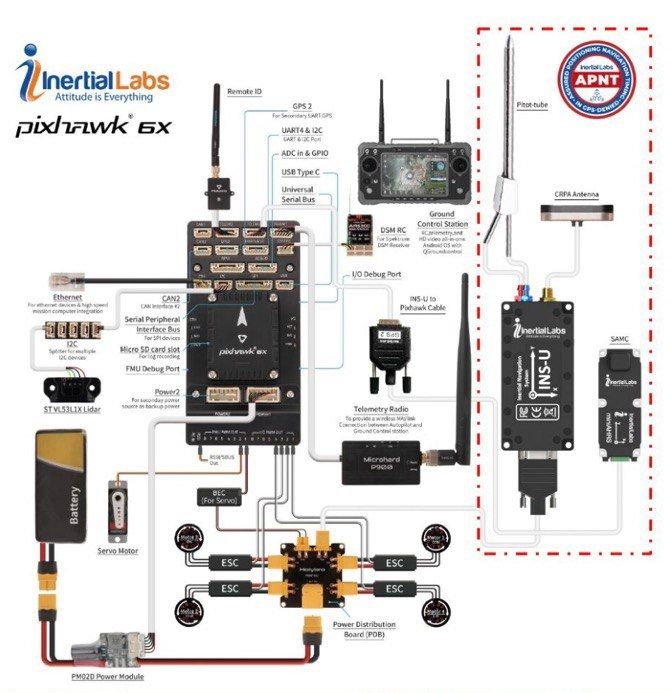

Рис. 1. Аппаратная часть блока навигации БПЛА без сигналов ГНСС от компании Inertial Labs. Изображение получено из публично доступных ресурсов сети Интернет
Очевидно, работы в том же направлении ведутся и отечественными специалистами. Обратим своё внимание к одному из ветеранов отрасли: производителю блоков инерциальных датчиков и поставщику навигационных решений – компании Лаборатория Микроприборов (ООО ЛМП), г. Зеленоград.
Основные области применения инерциальных модулей серий ГКВ-10 и ГКВ-5
- Навигация беспилотного наземного и водного транспорта
- Навигация БПЛА
- Блок дублирующих инерциальных датчиков для автопилота
- Вычисление траектории полета
- Управление спутниковыми антеннами SOTM в движении
- Удержание направления в контуре стабилизации камеры
Наибольших успехов компания достигла в области длительной автономной навигации сухопутных транспортных средств. Начиная с 2019 г. финалисты таких конкурсов как «Зимний город» и «Пятый уровень» полагаются в своих решениях на модули и ПО компании (Рис.2).

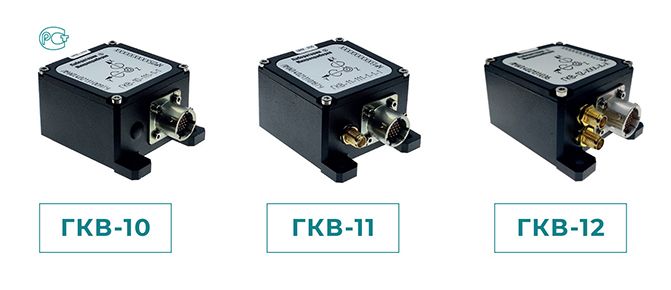

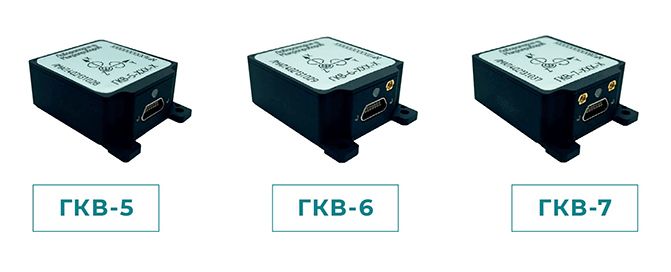

Рис.2 Базовая линейка модулей семейства ГКВ
Основа этих побед - разработанный в Лаборатории Микроприборов алгоритм длительной автономной навигации по модели автомобиля и интеграция дополнительных измерений от внешних корректоров: лидаров, радаров, одометров.
Преимуществами упомянутой модели автомобиля являются постоянная коррекция углов крена и тангажа и длительное время навигации с относительно небольшой вычисленной ошибкой.
Реально достижимые параметры точности ориентации и навигации для наземного транспорта, оборудованного модулями серии ГКВ, приведены в Табл.1-3. Из Табл. 3 можно увидеть, что модель автомобиля имеет предел возможностей и не вносит значимого улучшения в ошибку курса. Очевидно, что для таких задач требуется дополнительный источник курсовой информации.

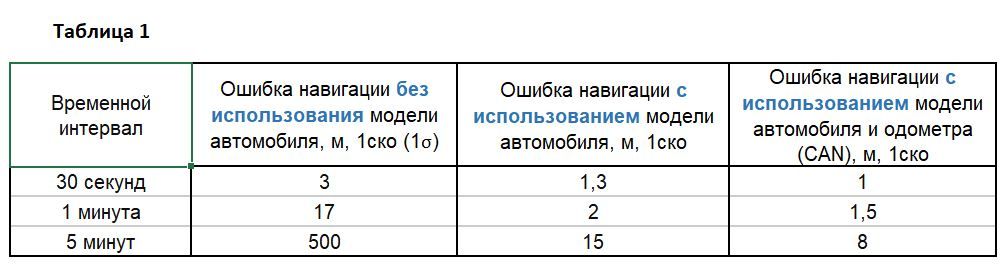

Таблица 1. Параметры точности автономной навигации в плоскости с модулями серии ГКВ

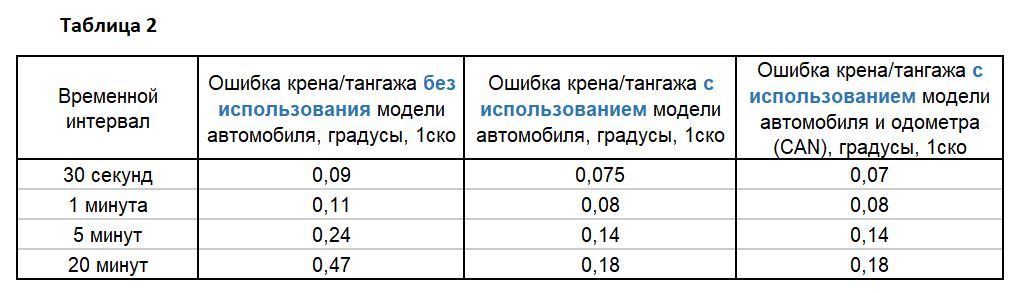

Таблица 2. Параметры ориентации – крен/тангаж с модулями ГКВ в наземном транспорте

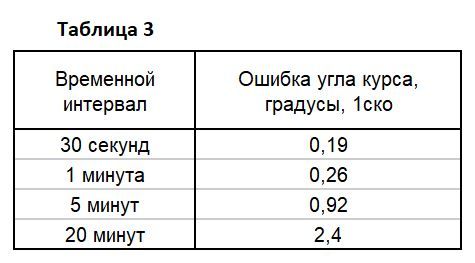

Таблица 3. Параметры ориентации – курс с модулями ГКВ в наземном транспорте
Для помощи своим клиентам в «беспилотизации» компания выпустила руководство: «Сценарий использования датчиков серии ГКВ на автомобиле», доступное для загрузки с сайта.
Производитель предоставляет потребителю возможность дополнить фильтр базового алгоритма своими (внешними) измерениями: курса, скорости в навигационной или связанной системе координат, координатами, ориентацией полной и высотой. Потребитель, знающий специфику поведения своего объекта управления, кроме того, может применять такие параметры, улучшающие навигацию, как: момент применения измерений, тип измерения, время измерений, статус ответа и оценка точности измерений.

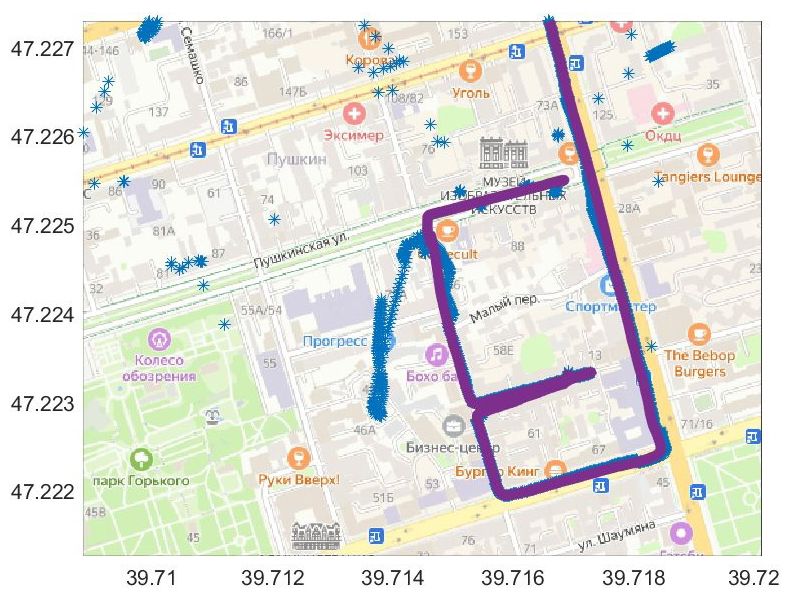

Необходимо упомянуть новый программный модуль встроенного ПО, призванный помочь противодействовать спуфингу. Это процедура идентификации и пропуска ложных измерений, которая идентифицирует и отрабатывает как события собственно спуфинга, так и недостоверные блоки других источников навигационной информации. Показатель NIS (нормализованный квадрат инноваций) используется для проверки согласованности фильтра Калмана с учётом невязки измерений ν(k) и соответствующей ковариационной матрицы инноваций S(k), участвующей в построении навигационного решения. Пример работы доработанного ПО приведен на Рис.3. Здесь данные измерений, признанные недостоверными, не учитываются при построении трека в условиях городской застройки.
Для задач воздушной навигации предпочтительным является компактный модуль облегченной конструкции ГКВ-5 и его исполнения со встроенными приёмниками ГНСС: ГКВ-6 и ГКВ-7 (двухантенный). Модуль ГКВ-5 «обучен» аппаратному и программному взаимодействию с внешним приёмником, оснащенным помехозащищённой фазированной антенной ГНСС, т.н. CRPA.
Для навигации БПЛА при недостоверном или отсутствующем сигнале ГНСС хорошим подспорьем может быть заранее подготовленный фотоплан местности, карта магнитных аномалий или наземные ориентиры. Как показала практика применения модулей ГКВ, альтернативным внешним источником курсовой информации может служить также уровень мощности принимаемого антенной SOTM сигнала геостационарного спутника.
Но такие «комфортные» условия не всегда реализуемы по организационным и техническим причинам. Поэтому разработчик модуля ГКВ в максимальной степени реализует потенциал имеющихся в составе изделия дополнительных датчиков: магнитометра и барометра-высотомера.
В связи с тем, что на земле калибровка магнитометра осложнена внешними магнитными излучениями, эта процедура производится на начальном этапе полета посредством специального программного фильтра и особой тактики пилотирования, обеспечивающей надёжное определение курса. В дальнейшем, после отключения измерений координат и скоростей по ГНСС, встроенным микроПО производится коррекция навигационного решения с учётом ранее накопленных данных. Решение об отказе от использования данных ГНСС принимается автоматически или после команды оператора – на основе упомянутого ранее показателя NIS, выставляющего «флаг» спуфинга. С этого момента приоритетный расчет навигации выполняется на данных инерциальных датчиков и дополнительных источников, до того момента, пока «движок» микроПО не найдет сигнал ГНСС, которому можно доверять.
В настоящий момент с участием заинтересованных потребителей ведутся работы по увеличению времени автономной работы алгоритма навигации – без ГНСС. Кроме описанной процедуры калибровки магнитометра в полете, отрабатываются при натурных испытаниях программные настройки интеграции с датчиком баровысоты, автоматическое вычисление скорости ветра на этапе полета в зоне приема достоверных сигналов ГНСС и автоматическая подстройка датчика воздушного потока (ДВП).
ЛМП также ведет работы по созданию надёжных навигационных решений для водного транспорта без опоры на сигналы ГНСС. В этом случае приоритетная роль отводится интеграции инерциальной системы с допплеровским лагом. Полученные ко времени публикации этой статьи результаты опытной эксплуатации в составе судового оборудования дают повод для оптимизма.
Решая текущие прикладные задачи, подобные борьбе со спуфингом, отечественный производитель уделят внимание и импортозамещению. Анонсированы новые компактные инерциальные модули, которые являются преемниками программно-аппаратных решений прежних серий ГКВ. При этом новинки обеспечивают pin-to-pin замещение широко применяемых в стране зарубежных изделий. Один из планируемых к выпуску модулей совместим с Xsens серии MTi-1, а другой служит заменой семейства Epson G330/G365/G366/G370, Рис. 4.

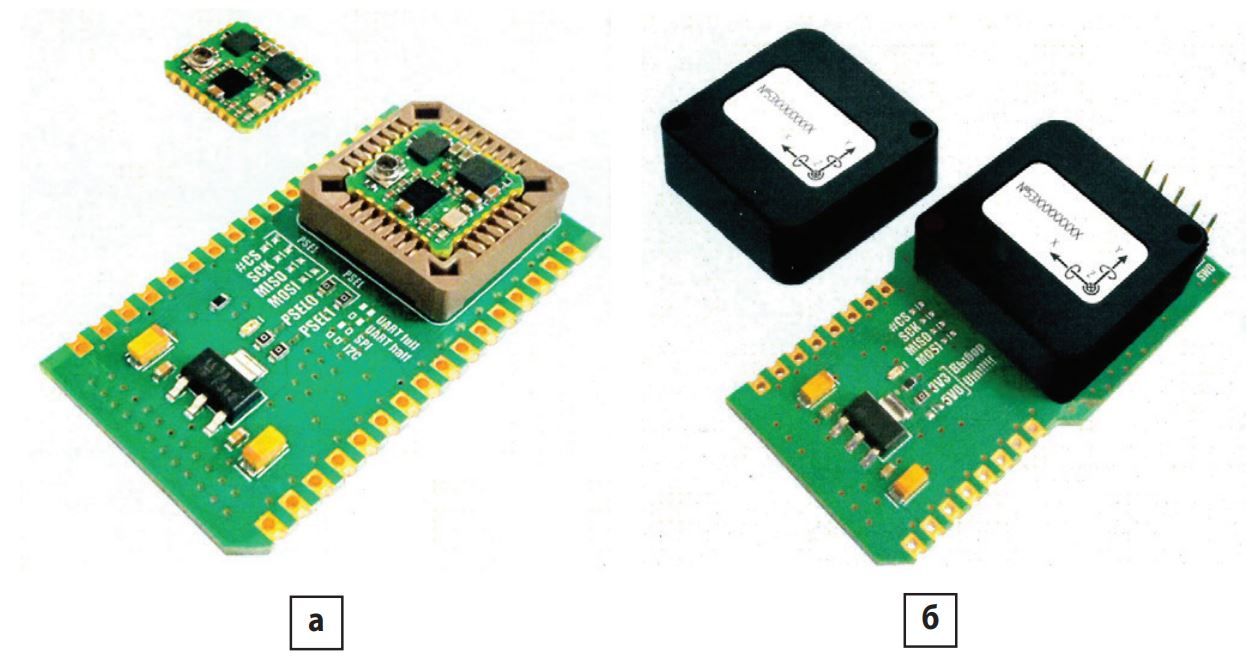

Рисунок 4. Новинки: а) инерциальный SMT-модуль ГКВ – аналог Xsens MTi-1; б) инерциальный встраиваемый модуль ГКВ – аналог Epson G330/G365/G366/G370
Материал подготовлен для публикации в журнале "ИСУП". Авторы: А.Бекмачев, ООО ИНЕЛСО; А.Михеев, ООО ЛМП
