Соединители BLITZConnect - два уровня защиты от ошибок
Медицинская аппаратура эксплуатируется в экстремальном режиме: частые подключения и отключения, агрессивная дезинфекция поверхностей, вибрации при перемещении. Разъемы изнашиваются, контакты расшатываются, а человеческий фактор лишь ускоряет этот процесс.
Обычные соединители для таких задач не подходят: пластик мутнеет от спирта, штыри гнутся от неаккуратного подключения, а главное — ничто не мешает оператору перепутать разъемы и воткнуть датчик не в тот порт.
Именно поэтому при разработке нового оборудования выбор интерфейсов подключения становится одной из ключевых точек проектирования.
BLITZConnect и его эксклюзивный дистрибьютор в России — компания ИНЕЛСО — предлагают системное решение: два уровня защиты от ошибок, встроенные прямо в конструкцию разъема.
Соединители 1P BLITZConnect – два уровня защиты от ошибок
Уровень защиты 1. Цветовая кодировка

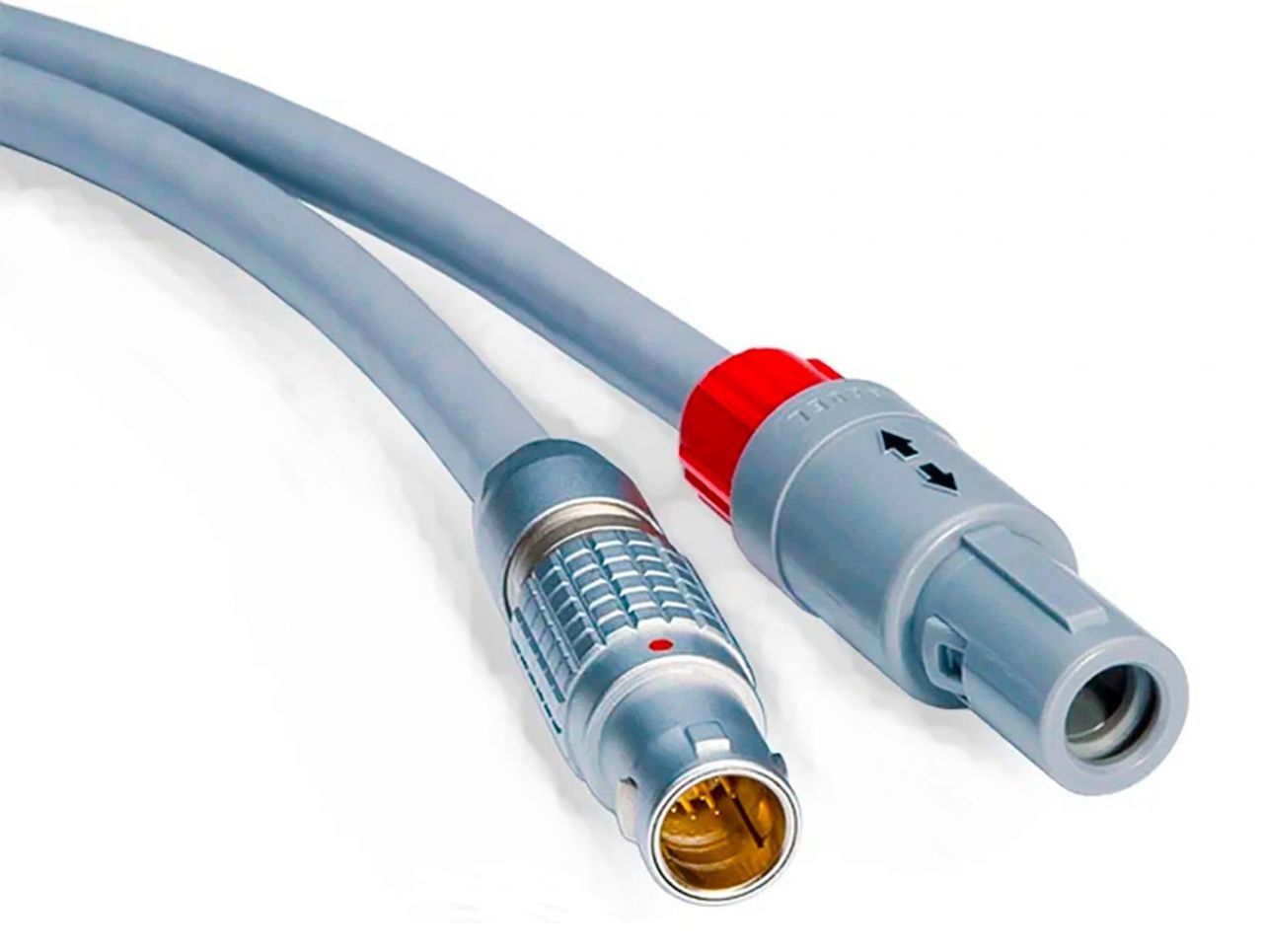

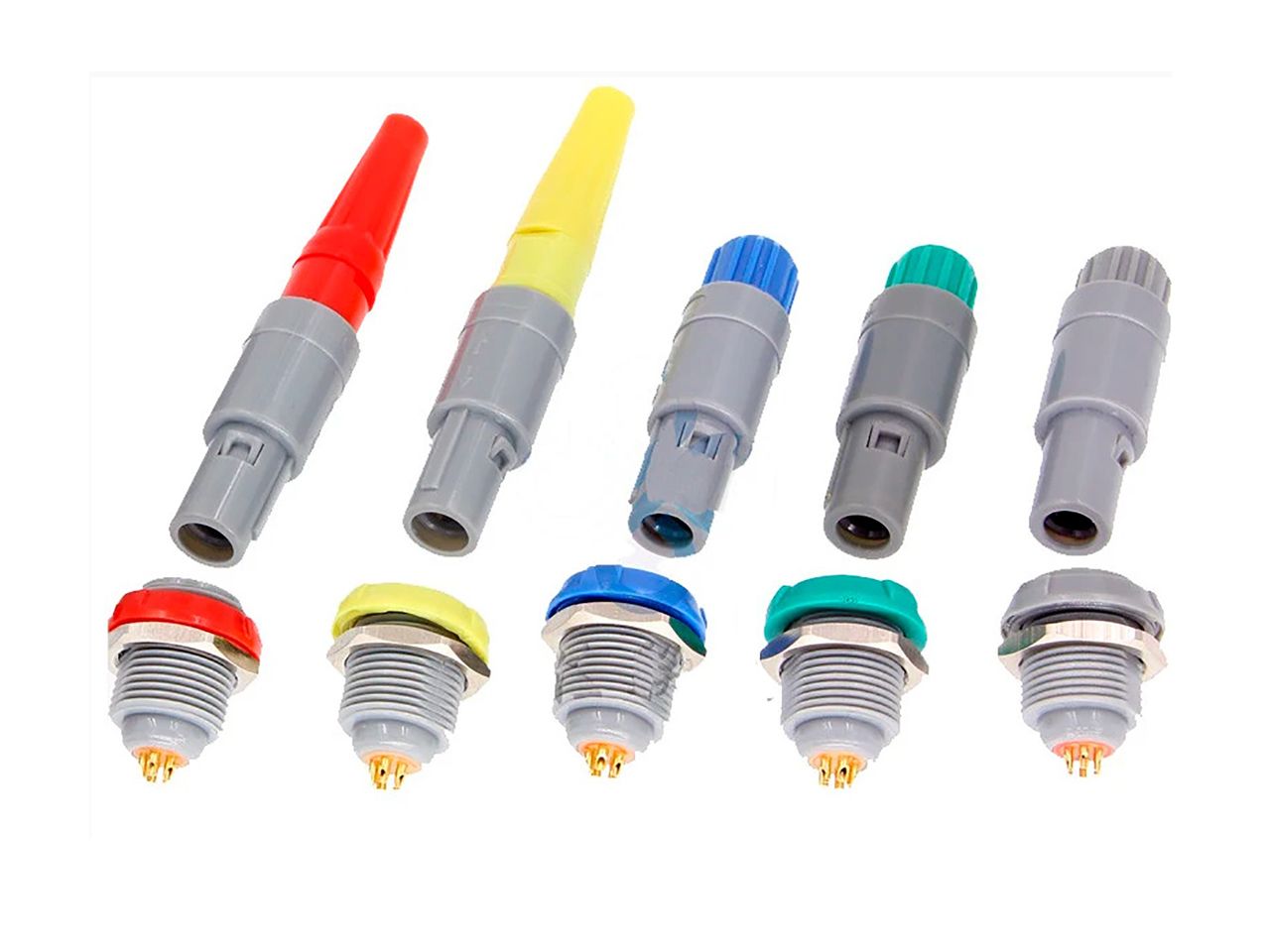

Самый интуитивный способ исключить хаос — цвет. В сериях медицинских полимерных соединителей BLITZConnect цветная маркировка нанесена и на приборную, и на кабельную части.
Подключение требует не инструкции, а просто совпадения цветов. Это работает даже в стрессовой ситуации: в операционной, реанимации, при плохом освещении.
Цвет корпуса и маркировочного кольца задается на этапе размещения заказа. В некоторых сериях кольцо можно заменить непосредственно при сборке готового изделия — это дает гибкость при производстве малых партий. Для удобства идентификации разъемы комплектуются не только кольцами, но и цветными хвостовиками оправки кабеля.
Уровень защиты 2. Поляризация
Цветовая индикация — «мягкая» защита. Поляризация — гарантированная защита.
Внутри корпуса соединителей серии 1P BLITZConnect расположены пластиковые ключи. Они физически не позволяют подключить разъем, если он не совместим с данным ответным устройством.
У дешевых аналогов роль ключа часто выполняют сами токоведущие штыри. Стоит приложить усилие под углом — и штырь гнется или ломается. BLITZConnect выносит ключ в отдельный мощный пластиковый выступ. Механика гасится пластиком, контакты не страдают.
Важная особенность: есть серии со сменным положением ключа. Разработчик может перенастроить поляризацию на финальном этапе сборки без перезаказа всей партии. Это экономит бюджет на разработку и последующий ремонт.
Технические характеристики серии 1P BLITZConnect - полимерные соединители
Параметры под задачи ответственной медицинской электроники:
- Диаметр корпуса: 14 мм - оптимально для портативного оборудования.
- Ресурс: ≥ 2000 циклов подключений.
- Термостойкость: от –40°C до +120°C.
- Сопротивление изоляции: ≥ 3000 МОм.
- Химическая стойкость: к спирту и спиртосодержащим дезинфектантам. Обычный пластик на таком растворе трескается за месяц — корпус BLITZConnect выдерживает годы.
- Пылезащита: IP50 для помещений.
- Тип контактов: пайка, монтаж на печатную плату, штыревой и угловой под 90°.
- Защита от случайных прикосновений: есть.
- Усилие подключения/отключения: малое, без закручивания гаек.

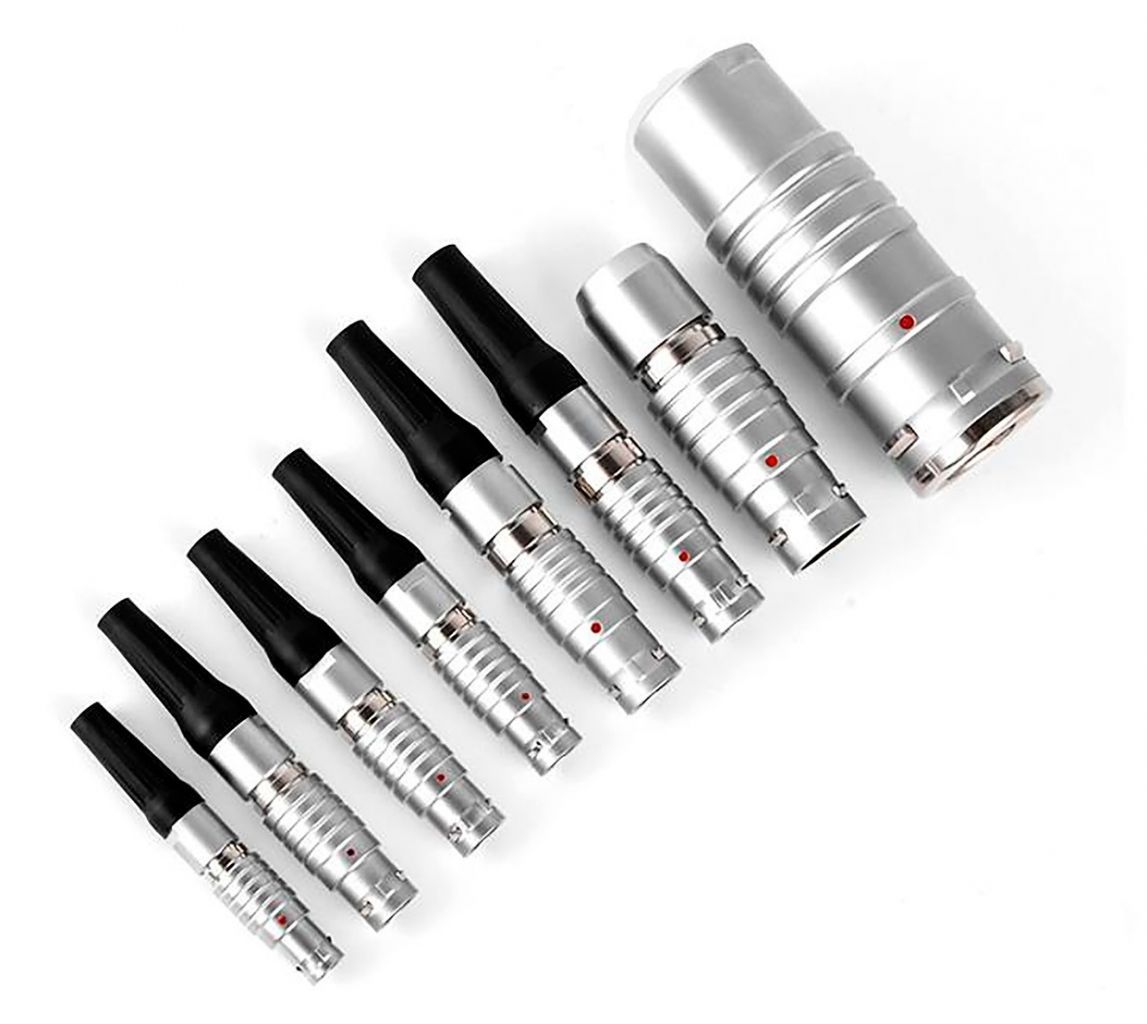

Push-pull: простота, которая экономит время
Конструкция push-pull разработана для максимальной эргономики. Достаточно легкого нажатия до щелчка — разъем зафиксирован. Отключение — одним движением муфты, без усилий.
Врач подключает датчик за секунду, не глядя, даже в перчатках. Не нужно искать, куда приложить усилие, не нужно закручивать гайки. Время, сэкономленное на подключении, остается на пациента.
Санитарная безопасность
Корпус гладкий, обтекаемый, без щелей и углублений, где могла бы скапливаться биологическая жидкость или грязь. Протирается салфеткой с дезинфектантом за пару секунд. Никаких труднодоступных мест, никакого риска перекрестного заражения из-за плохой очистки.
Поддержка Plug-and-Play и IoT
Современная медицинская техника — это система. Разъемы BLITZConnect не просто передают ток и сигнал. Внутри корпуса можно разместить электронные компоненты для персонализации устройств.
При подключении прибор автоматически идентифицирует датчик и настраивает параметры работы — без участия оператора. Это полноценный Plug-and-Play.
Кроме того, соединители подходят для интеграции беспроводных модулей и систем телемедицины, обеспечивая обмен данными между звеньями медицинской IoT-сети.
Где заказать и получить тестовые образцы
ИНЕЛСО — эксклюзивный поставщик продукции BLITZConnect на территории Российской Федерации.
Инженеры ИНЕЛСО помогут:
- подобрать серию (полимерные или стальные корпуса),
- выбрать тип поляризации и цветовую маркировку под вашу схему,
- предоставят тестовые образцы для испытаний на вашем производстве.
Если Вы закладываете соединители в новую разработку — запросите образцы сейчас. Дешевле проверить совместимость на столе, чем перепаивать плату и переделывать корпус через полгода.
За подробной информацией по всему перечню продукции BLITZConnect обращайтесь к нашим специалистам:
по тел: +7 (812) 628-00-16
или по электронной почте: sales@inelso.ru.
