Рассмотрим примеры применения и оптимальные для этого серии источников питания
В процессе производства и тестирования аккумуляторных батарей (АКБ) лабораторные источники питания (ИП) играют исключительно важную роль, выходя за рамки простого заряда батареи. Одной из ключевых задач в данной области является комплексная проверка характеристик и надежности батарей, а также сопутствующего оборудования и различных видов нагрузки.
Основные сценарии применения источников питания при тестировании аккумуляторных батарей (АКБ)
Тестирование и валидация самих АКБ
Источник питания используется как гибкое, программируемое зарядное устройство. Основные задачи: измерение фактической ёмкости, проведение циклических испытаний (циклы заряда-разряда), снятие вольт-амперных характеристик (ВАХ), а также моделирование аварийных режимов для проверки защитных функций.
Разработка и тестирование систем управления батареями (BMS)
Источник применяется для проверки алгоритмов балансировки ячеек, калибровки измерительных каналов BMS и имитации отказов отдельных элементов (например, короткое замыкание, обрыв, перепад напряжения).
Испытания силовой электроники (инверторов, DC-DC преобразователей)
Оценка динамических характеристик источников питания в условиях, приближенных к реальной работе АКБ: проверка переходных процессов, реакции на резкие изменения нагрузки, стабильность при пульсациях.
Тестирование зарядных станций (EVSE) и интерфейсов
Источник питания эмулирует поведение реальной батареи при подключении к зарядной станции. Это позволяет проверять корректность протоколов заряда, работу алгоритмов управления мощностью, а также реализовывать двунаправленный режим с возвратом энергии в сеть.
Эмуляция аккумулятора на испытательном стенде (HIL – Hardware-in-the-Loop)
Самый сложный и функционально насыщенный сценарий. Источник питания полностью замещает реальную батарею, имитируя её поведение (уровень напряжения, внутреннее сопротивление, динамику работы) в зависимости от состояния заряда (SoC), температуры и других параметров. Это позволяет проводить все виды испытаний без рисков, связанных с реальным химическим источником энергии.
Основные требования к оборудованию для решения задач тестирования АКБ
Для эффективной реализации описанных выше сценариев испытательное оборудование должно соответствовать следующим критериям:
Двунаправленный режим работы (Source/Sink)
Современный стандарт для испытательных систем. Источник питания должен обеспечивать как отдачу энергии, так и её поглощение, выполняя функции электронной нагрузки. Это позволяет проводить полный цикл тестирования без применения дополнительных устройств и выполнения переключений.
Высокая точность измерений и низкий уровень пульсаций
Необходимое условие достоверной оценки ёмкости, внутреннего сопротивления и выявления дефектов.
Рекомендуемые параметры:
- погрешность измерения напряжения ≤ 0,03%;
- погрешность измерения тока ≤ 0,05%;
- долговременная стабильность ≥ 0,1%;
- уровень пульсаций < 3 мВ (пик-пик).
Высокое быстродействие и отличные динамические характеристики
Требуется для корректного воспроизведения переходных процессов при резких изменениях нагрузки (например, при имитации пусковых режимов или рекуперативного торможения).
Ключевые показатели:
- скорость нарастания напряжения – до 250 В/мс и выше;
- время восстановления выходного напряжения после сброса нагрузки – менее 50 мкс.
Возможность программирования и наличие защит
Наличие цифровых интерфейсов (LAN, CAN, RS485) для интеграции в автоматизированные испытательные стенды и системы сбора данных. Возможность программирования различных форм выходного сигнала. Обязательное оснащение встроенными защитами: от короткого замыкания, перегрева, перегрузки по току и перенапряжений, а также других аварийных режимов.
ИНЕЛСО является официальным дистрибьютором производителя лабораторных источников питания Shanghai Hangyu Power Technology Co., Ltd. (Hangyu Power). Линейка продукции данной компании включает различные типы источников питания, включая серии, которые могут быть эффективно использованы для решения задач производства и испытания аккумуляторных батарей. Приведем несколько примеров:
Источники питания серии HY-BPSU Hangyu Power
Источники питания серии HY-BPSU - это биполярные (двунаправленные) источники питания, которые могут эффективно применяться для тестирования автомобильных аккумуляторных батарей.
Диапазоны основных параметров данной серии:
- выходное напряжение: -100… +100 В;
- выходной ток: 0… ±500А;
- выходная мощность: 200 Вт…10 кВт;
- выходная частота: до 500 кГц;
- широкие возможности программирования выходного сигнала;
- наличие интерфейсов управления (RS-485, RS-232, LAN и пр.).
Техническая документация на HY-BPSU
Источники питания серии HY-BPCSU Hangyu Power
Источники питания серии HY-BPCSU - данная серия также представлена широкой линейкой биполярных источников питания, которые могут быть использованы для решения задач в области исследования электрохимических элементов: комплексное исследование аккумуляторов, анализ деградации аккумуляторов на молекулярном уровне, высокоточный анализ ВАХ и импеданса и другие виды тестирования.
Основные технические параметры источников питания данной серии:
- выходное напряжение: -80… +80 В;
- выходной ток: 0… ±1000 А;
- выходная мощность: 125 Вт…20 кВт;
- выходная частота: до 50 кГц;
- время отклика по току: менее 100 мкс;
- различные формы сигнала: синусоида, треугольник, прямоугольный, пилообразный, пользовательский;
- наличие интерфейсов управления (RS-485, RS-232, LAN и пр.).
Техническая документация на HY-BPCSU

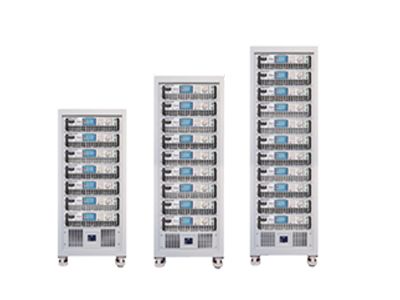

Источники питания серии HY-PWSU Hangyu Power
Источники питания серии HY-PWSU - данная серия применима для проведения испытаний тяговых аккумуляторных батарей.
Основные технические параметры источников питания данной серии:
- выходное напряжение одного модуля: до 2250 В;
- выходной ток одного модуля: до 510 А;
- мощность одного модуля: до 15 кВт;
- мощность системы питания (параллельное подключение модулей): до 1,5 МВт;
- широкие возможности программирования выходного сигнала;
- наличие интерфейсов управления (RS-485, RS-232, LAN и пр.)
Техническая документация на HY-PWSU
Выбор лабораторного источника питания сегодня — это стратегическое решение, напрямую влияющее на качество, безопасность и себестоимость выпускаемых аккумуляторных батарей. Оборудование должно сочетать в себе точность измерительного прибора, мощность промышленного стенда и интеллект автоматизированной системы.
Подробнее о линейках Hangyu Power
За подробной информацией и консультацией по подбору лабораторных источников Hangyu Power обращайтесь к нашим специалистам:
