Рекомендуемые компоненты для FPV-дронов: двигатели, ESC, пропеллеры, полётные контроллеры и стеки

Правильный подбор деталей напрямую влияет на производительность, надёжность, безопасность и бюджет FPV-дрона, поэтому осознанный выбор критически важен как для новичков, так и для опытных пилотов, модернизирующих свои аппараты. Понимание предполагаемого сценария использования является основой для выбора совместимых компонентов: сборки различаются по назначению — фристайл, гоночные, кинематографические (Cinewhoop), дальнобойные и Tiny Whoop.

Выбор комплектующих для FPV-дрона требует согласования компонентов по системам напряжения, токовым требованиям и посадочным отверстиям. Двигатели варьируются от сверхлёгких 1S микро-моторов до тяжёлых 12S кинематографических — согласовывайте KV-рейтинги с напряжением батареи и размером пропеллера для оптимальной производительности. ESC должны превышать ток двигателя на 20–30% и иметь соответствующую прошивку (AM32/BLHeli32) и цифровые протоколы. Полётные контроллеры должны предлагать достаточную вычислительную мощность (предпочтительно F7/H7) и достаточное количество UART-портов для ваших периферийных нужд. Интегрированные стеки упрощают сборку, сохраняя совместимость компонентов.

В этом материале представлены подробные технические характеристики компонентов для FPV-дронов от T-Motor: двигателей, ESC, пропеллеров, полётных контроллеров и стеков. Используйте эти таблицы для выбора совместимых компонентов в соответствии с требованиями вашей сборки, системами напряжения и потребностями в производительности. Общие принципы подбора под задачу (тип сборки, размер рамы, KV двигателя, размер пропеллера, аккумулятор) изложены в отдельной публикации — здесь же собраны конкретные модели и их характеристики.

Подробнее принципы подбора под задачу

Примеры моделей двигателей T-Motor для дронов

Сводная информация по категории двигателей

Выбор FPV-двигателя значительно варьируется в зависимости от размера применения и системы напряжения. Высокооборотные двигатели (19000–2550 KV) подходят для микро-/малых сборок и систем 4S, в то время как низкооборотные варианты (477–1950 KV) работают в конфигурациях 6S–12S для более крупных дронов. Размеры статора варьируются от 0703 для tiny whoop до 3610 для тяжёлых кинематографических дронов. Ключевые отличия включают посадочные отверстия (9–19 мм), материалы вала (стандартный или титановый) и специализированные функции, такие как IP-защита для кинематографических применений. Согласовывайте KV двигателя с напряжением батареи и размером пропеллера — системы с более высоким напряжением требуют более низких значений KV для эквивалентной производительности.

Примеры контроллеров скорости (ESC) T-Motor для дронов

Сводная информация по категории ESC

Выбор ESC зависит в первую очередь от токовых требований двигателя и напряжения батареи. Номинальный непрерывный ток варьируется от 35A до 80A, при этом рекомендуется запас прочности 20–30%. Поддержка напряжения варьируется от 3–6S для стандартных сборок до 12S для тяжёлых грузоподъёмных применений. Современные ESC используют прошивки AM_32 или BLHeli_32 с протоколами Dshot для цифрового управления. Конструкции 4-в-1 экономят вес и пространство, в то время как отдельные ESC обеспечивают резервирование. Ключевые аспекты включают посадочные отверстия (20x20 мм против 30,5x30,5 мм), поддержку телеметрии и функции терморегулирования, такие как двойные радиаторы или улучшенные конструкции PCB.

Примеры пропеллеров T-Motor для дронов

Сводная информация по категории пропеллеров

Выбор пропеллера напрямую влияет на лётные характеристики и совместимость с двигателем. Размеры варьируются от микро-пропеллеров 1.2" до вариантов для подъёма тяжёлых грузов 10.5". Значения шага (1.9–5.0) определяют характеристики тяги и скорости — меньший шаг обеспечивает больший крутящий момент, больший шаг увеличивает максимальную скорость. Трёхлопастные конструкции предлагают сбалансированную производительность между тягой и эффективностью. Материалы варьируются от стандартного полимера до нейлона со стекловолокном для повышенной прочности. Согласовывайте диаметр и шаг пропеллера с KV вашего двигателя и напряжением батареи — более крупные пропеллеры требуют двигателей с низким KV и большего количества ячеек.

Примеры полётных контроллеров (Flight Controllers) T-Motor для дронов

Сводная информация по категории полётных контроллеров

Выбор полётного контроллера сосредоточен на вычислительной мощности, качестве сенсоров и возможностях подключения. Процессоры F7/H7 превосходят варианты F4 по производительности, обеспечивая более высокие частоты дискретизации и поддержку большего количества периферии. Современные гироскопы (ICM42688, BMI270) обеспечивают лучшие шумовые характеристики по сравнению с устаревшим MPU6000. Количество UART (4–8) определяет возможности подключения периферии для приёмников, VTX, GPS и телеметрии. Посадочные отверстия делятся между 20x20 мм для гоночных сборок и 30,5x30,5 мм для более крупных применений. Расширенные функции включают беспроводную настройку, двойные выходы BEC для HD-систем и специализированные прошивки, такие как FETTEC Alpha, для повышенной производительности. Учитывайте свои конкретные потребности: гонки отдают приоритет скорости обработки и весу, в то время как кинематографические сборки выигрывают от функций стабилизации и поддержки 8 моторов.

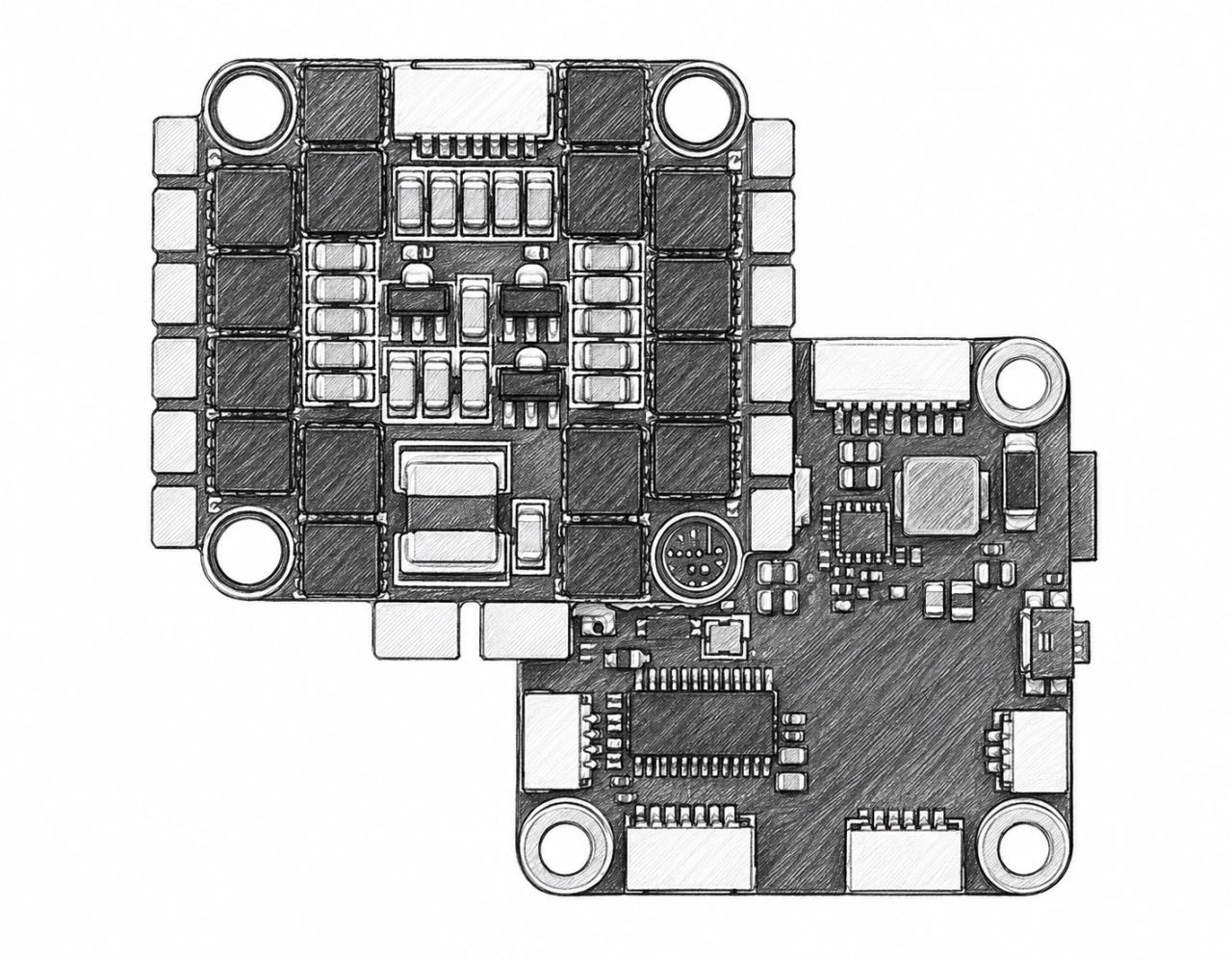

Примеры FPV Stack (стек) T-Motor

Сводная информация по категории FPV Stack

Интегрированные стеки объединяют полётные контроллеры и ESC для упрощения сборки и повышения совместимости компонентов. Выбор стека балансирует вычислительную мощность, токовую нагрузку и интеграцию функций. Высококлассные варианты предлагают процессоры F7/H7 с современными гироскопами и беспроводной связью, в то время как бюджетные стеки обеспечивают базовую функциональность по более низкой цене. Номиналы тока (13–55A) должны соответствовать требованиям двигателей с соответствующим запасом прочности. Поддержка напряжения варьируется от 1S для микро-применений до 6S для производительных сборок. Ключевые преимущества включают снижение сложности проводки, согласованную совместимость компонентов и экономию пространства. Учитывайте специализированные функции, такие как поддержка HD VTX, беспроводная настройка и встроенные барометры, исходя из конкретных требований вашего применения.

Итоговое резюме по комплектующим для дронов

Выбор комплектующих для FPV-дрона требует согласования компонентов по системам напряжения, токовым требованиям и посадочным отверстиям. Двигатели варьируются от сверхлёгких 1S микро-моторов до тяжёлых 12S кинематографических — согласовывайте KV-рейтинги с напряжением батареи и размером пропеллера для оптимальной производительности. ESC должны превышать ток двигателя на 20–30% с соответствующей поддержкой прошивки (AM32/BLHeli32) и цифровыми протоколами. Полётные контроллеры должны предлагать достаточную вычислительную мощность (предпочтительно F7/H7) и достаточное количество UART для ваших периферийных нужд. Интегрированные стеки упрощают сборку, сохраняя совместимость компонентов. Начните с предполагаемого применения (гонки, фристайл, киносъёмка), чтобы выбрать напряжение, а затем согласуйте компоненты в рамках этой электрической системы для получения надёжных и высокопроизводительных результатов.
