Как выбрать комплектующие для FPV-дрона?

Комплектующие для FPV-дрона включают все компоненты, необходимые для сборки квадрокоптера с видом от первого лица, способного передавать видео в реальном времени на очки или экран. Правильный подбор деталей напрямую влияет на производительность, надёжность, безопасность и бюджет, поэтому осознанный выбор критически важен как для новичков, так и для опытных пилотов, модернизирующих свои аппараты.

Понимание предполагаемого сценария использования является основой для выбора совместимых компонентов.

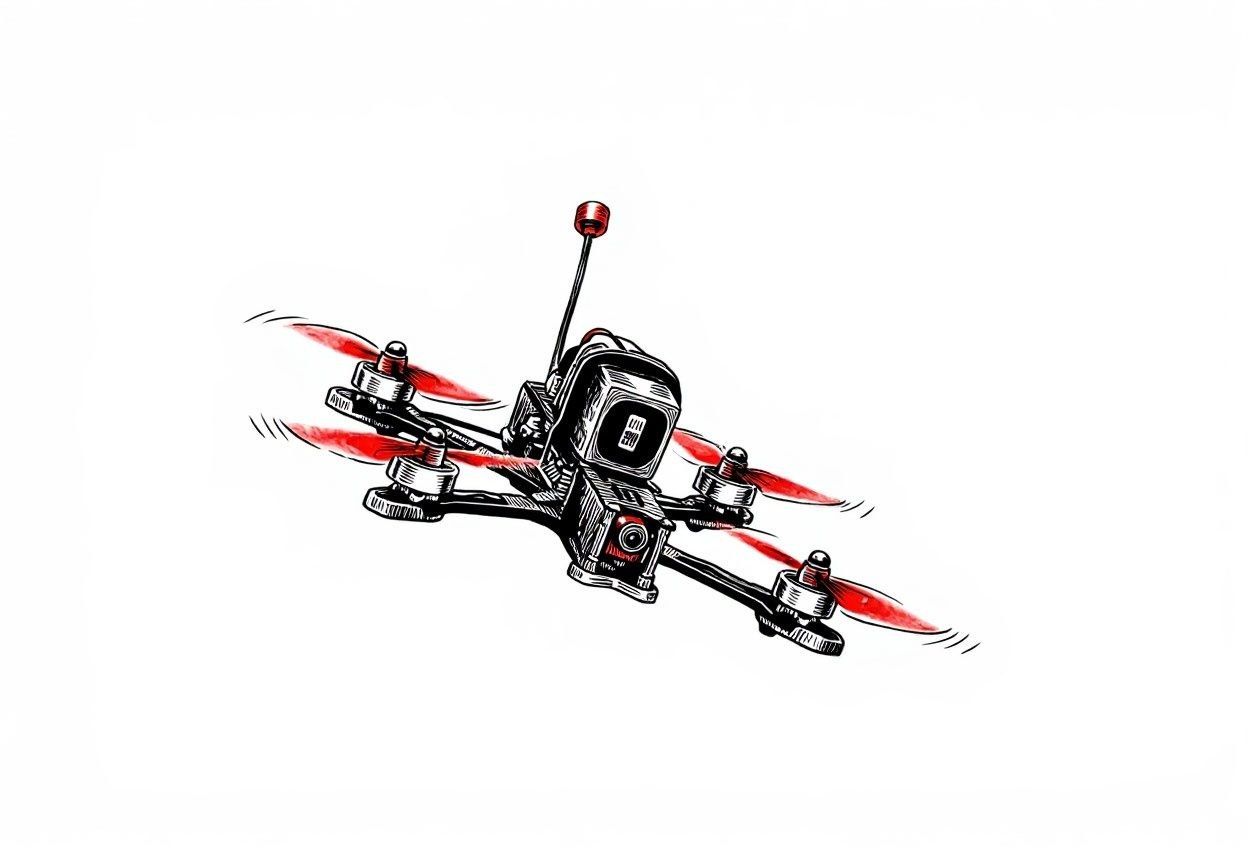

Основные типы сборок дронов:

Фристайл (Freestyle). Манёвренные дроны, оптимизированные для акробатики и креативного пилотирования.

Гоночные (Racing). Лёгкие высокоскоростные аппараты, ориентированные на быстрое ускорение и прохождение крутых виражей.

Кинематографические (Cinewhoop, Синевуп). Стабильные платформы с винтами в кольцевых защитных кожухах для плавной видеосъёмки.

Дальнобойные (Long-range). Эффективные сборки, отдающие приоритет времени полёта и проникновению сигнала.

Tiny Whoop. Маленькие дроны для помещений с защитой пропеллеров для безопасных полётов внутри зданий.

Пошаговое руководство по компонентам для дронов

Рама

Рама служит основой вашего дрона, определяя его размеры и долговечность.

Ключевые характеристики рамы для дрона:

• Размер: Класс рамы обычно соответствует диаметру пропеллера (например, «5 дюймов»), а колёсная база (расстояние между двигателями по диагонали) измеряется в миллиметрах (например, ~220-250 мм для класса 5").
• Посадочные отверстия: Убедитесь, что отверстия для крепления полётного контроллера совпадают (30,5×30,5 мм, 20×20 мм или 25,5×25,5 мм). Также учитывайте место для VTX и камеры, а также доступ к USB/SD-карте.
• Материал: Карбоновое волокно обеспечивает отличное соотношение прочности и веса.
• Вес: Более лёгкие рамы улучшают манёвренность, но могут снизить защиту при падениях.
• Толщина рук (лучей): Более толстые лучи (5-6 мм) обеспечивают лучшую устойчивость к падениям для фристайл-сборок 5". Гоночные и облегчённые рамы могут использовать более тонкие лучи.

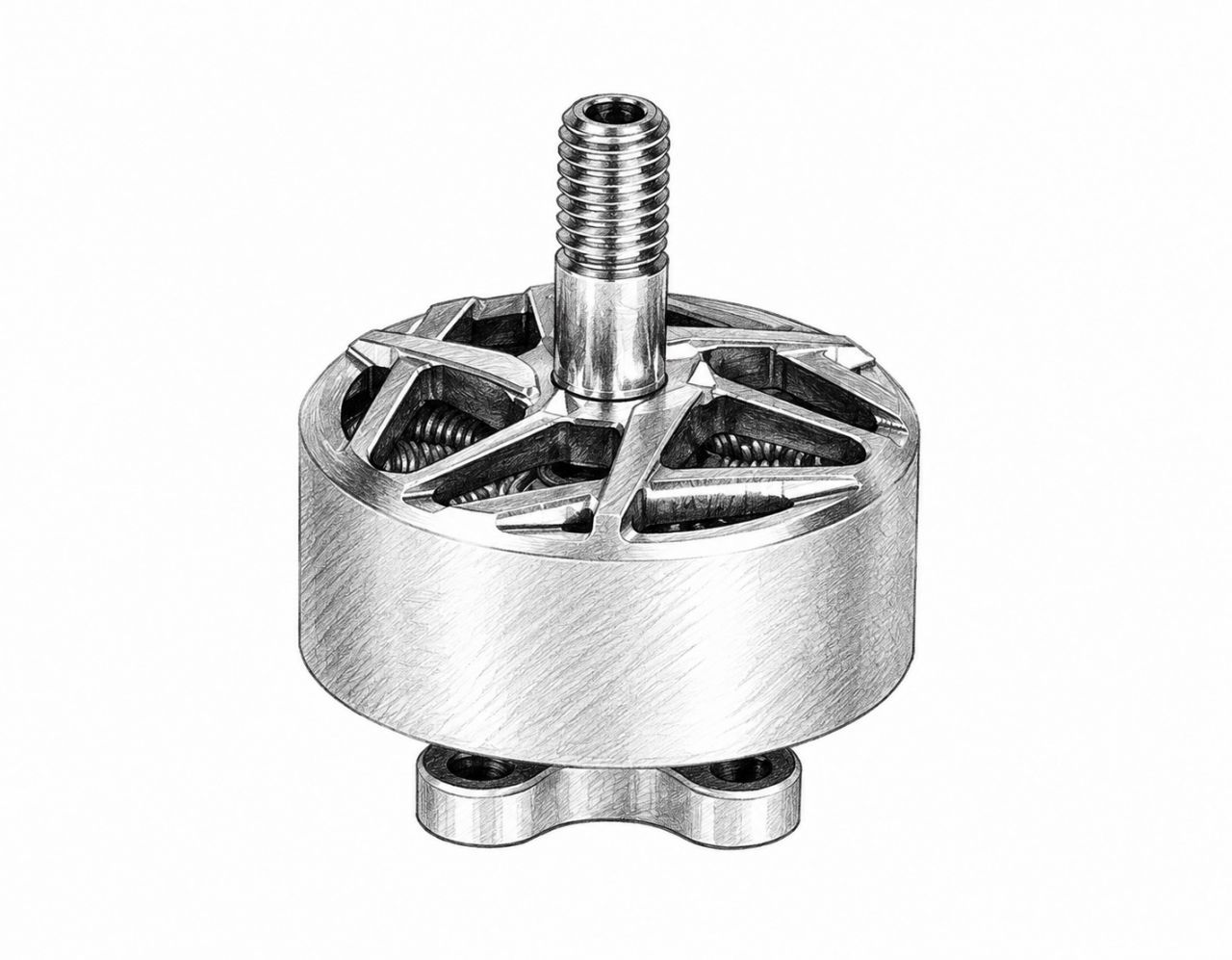

Двигатели

Двигатели преобразуют электрическую энергию в механическую тягу.

Критические характеристики при выборе двигателя для дрона:

• KV-рейтинг: Число оборотов на вольт. Более высокий KV означает более быстрое вращение с маленькими пропеллерами; более низкий KV обеспечивает больший крутящий момент для больших пропеллеров.
• Размер статора: Большие статоры (например, 2207 против 2205) генерируют больше мощности, но добавляют вес.
• Совместимость по напряжению: Согласуйте характеристики двигателя с планируемым количеством банок (ячеек) вашего аккумулятора.
• Качество сборки: Ищите качественные подшипники и сбалансированные роторы.
• Формула: RPM двигателя = KV × Напряжение батареи

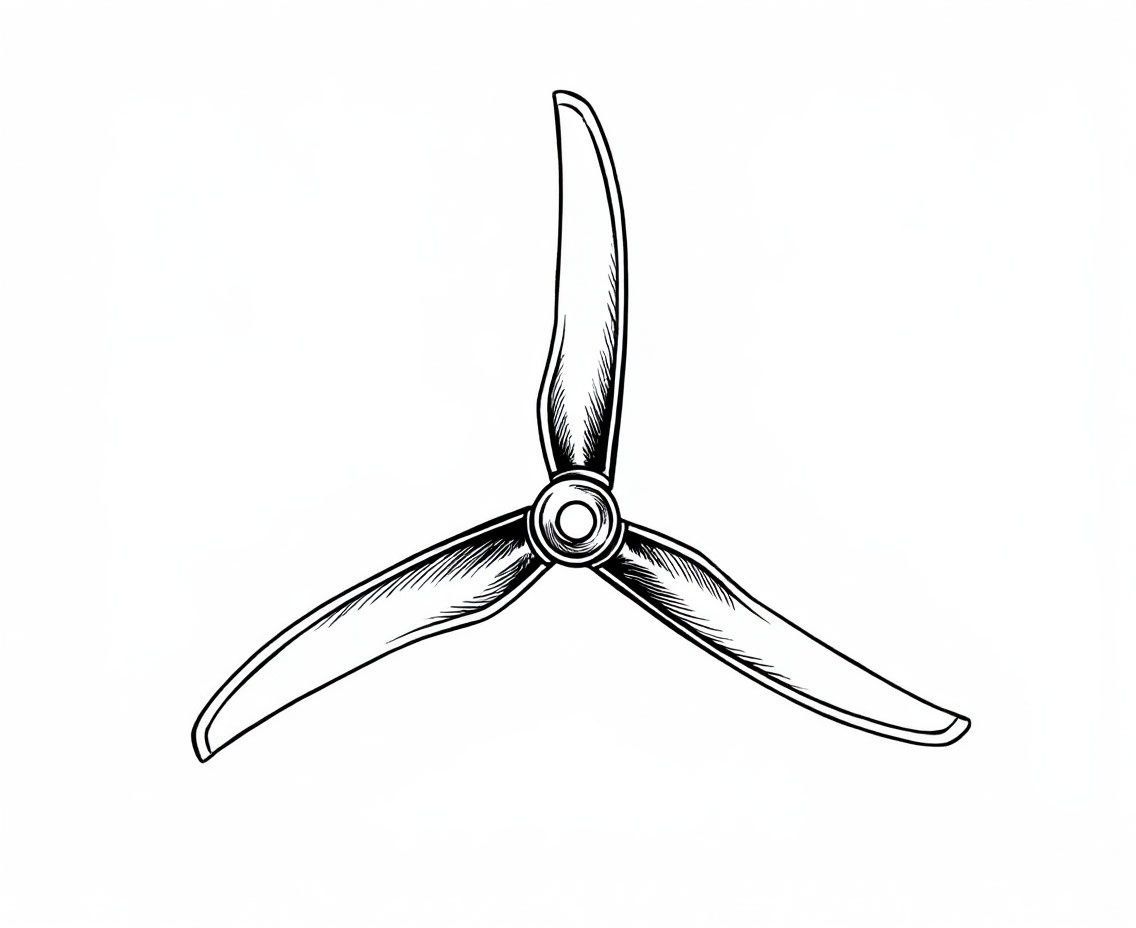

Пропеллеры

Пропеллеры создают тягу за счёт своего вращения.

Ключевые факторы при выборе пропеллеров для дрона:

• Диаметр/Шаг: Больший диаметр и больший шаг увеличивают тягу, но требуют больше энергии. Более крупные пропеллеры требуют двигателей с низким KV и систем с более высоким напряжением.
• Количество лопастей: Большее количество лопастей (три против двух) обеспечивает более плавную подачу мощности.
• Выбор материала: Пластиковые пропеллеры прочные и недорогие; карбоновые — легче, но более хрупкие.
• Согласование системы: Размер пропеллера должен соответствовать KV двигателя, напряжению батареи и мощности ESC. Всегда проверяйте рекомендации производителя.

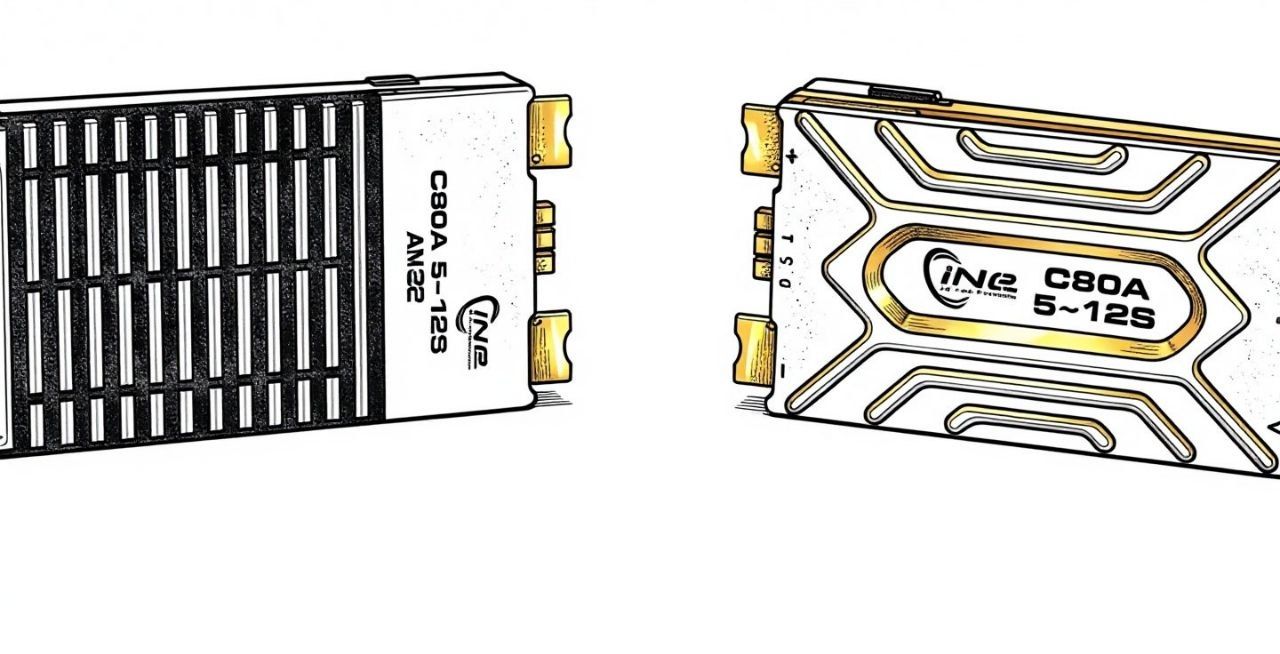

Контроллеры скорости (ESC)

Контроллеры скорости, ESC - электронные регуляторы скорости, которые регулируют подачу питания на двигатели.

Основные характеристики контроллеров скорости для дрона:

Номинальный ток (Continuous Rating): Способность выдерживать постоянный ток на один двигатель. Выбирайте регуляторы с запасом в 20-30% сверх ожидаемого тока двигателя.
Пиковый ток (Burst Rating): Способность выдерживать кратковременные перегрузки (обычно до 10 секунд и более).
Прошивка (Firmware): Bluejay (открытый исходный код, поддерживает телеметрию Bi-DShot RPM), BLHeli_32 (закрытый исходный код, поддерживает последовательную телеметрию и обратную связь по RPM), AM32 (открытый исходный код, 32-битная версия с поддержкой Bi-DShot и переменной ШИМ).
Конфигурация: Сборка 4-в-1 экономит вес и пространство; отдельные ESC обеспечивают резервирование.
Поддержка протоколов: DShot для цифрового управления дросселем; Bidirectional DShot обеспечивает телеметрию RPM для фильтрации; полная телеметрия ESC (напряжение, ток, температура) обычно требует последовательного соединения.

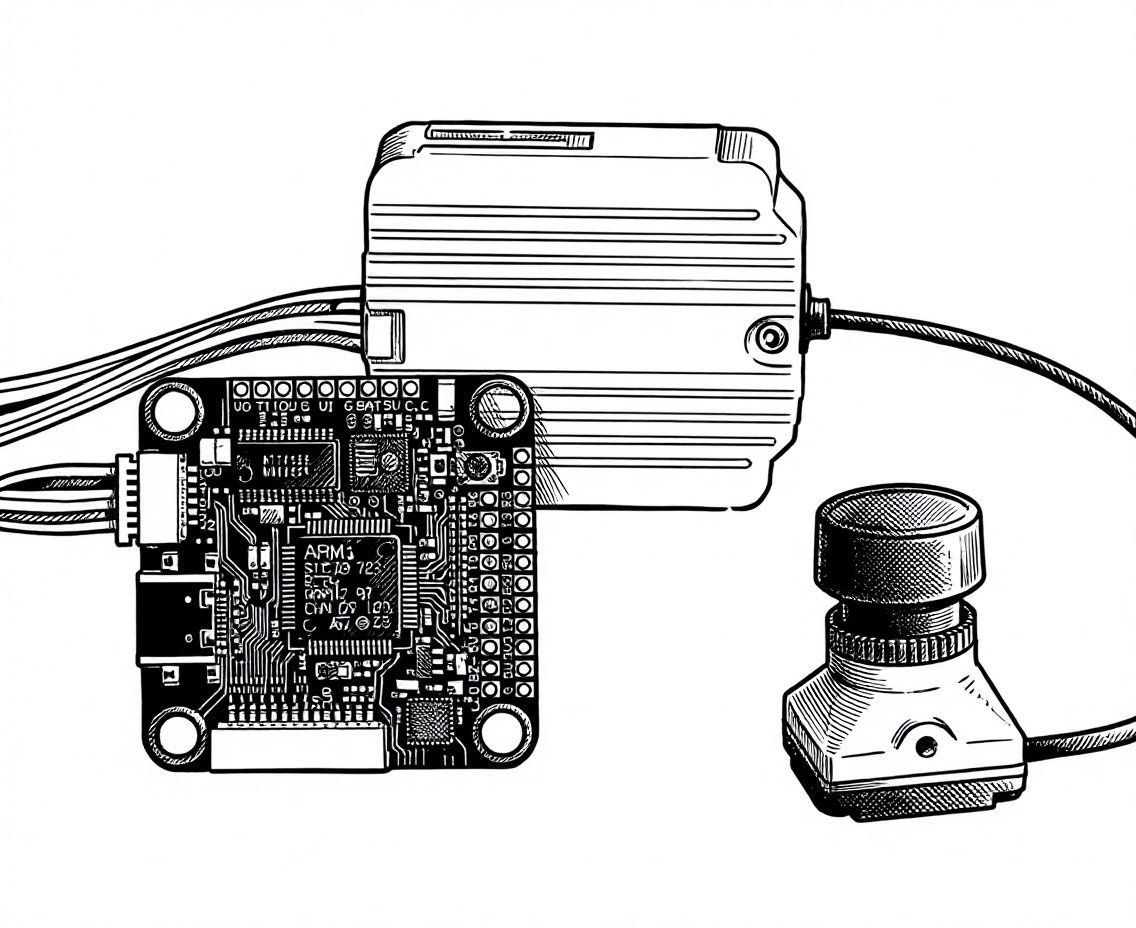

Полётный контроллер (Flight Controller, FC)

Полётный контроллер — это «мозг» вашего дрона, обрабатывающий данные с датчиков и выполняющий полётные команды.

При выборе полетного контроллера важно учитывать:

• Процессор: Процессоры F7/H7 предлагают больше вычислительной мощности и UART-портов по сравнению с F4, что позволяет использовать более высокие частоты дискретизации и больше периферийных устройств.
• Гироскоп: Различные датчики (BMI270 против MPU6000) различаются по характеристикам шума и пропускной способности, что влияет на возможности фильтрации и гибкость настройки.
• UART-порты: Определяют возможности подключения периферии.
• Встроенные функции: OSD, измерение тока, беспроводная конфигурация.
• Прошивка (Firmware): Betaflight для фристайла и гонок, iNav для работы с GPS и автономными функциями.

VTX/Видеосистема

Видеопередатчик обеспечивает FPV-опыт через прямую видеотрансляцию.

Варианты видеопередатчиков для дронов:

Аналоговые и HDZero: Сверхмалая задержка (~10-20 мс на кадр), идеальны для гонок и отзывчивого пилотирования.

Цифровые системы: DJI O3/O4 предлагает наилучшее качество изображения с задержкой ~30 мс (в режиме 1080p/100 кадров/с); Walksnail Avatar обеспечивает сбалансированное качество и задержку; HDZero сочетает цифровую чёткость с малой задержкой, как у аналоговых систем.

Уровни мощности: Более высокая мощность увеличивает дальность, но может вызывать помехи. Соблюдайте местные частотные ограничения и требования на гоночных мероприятиях.

Поддержка каналов: Убедитесь в совместимости с местными нормами и другими пилотами.

Разъёмы антенн: Согласуйте типы разъёмов — SMA/RP-SMA для внешних антенн, MMCX/U.FL для подключения бортовых VTX.

Камера

FPV-камеры передают картинку пилоту с минимальной задержкой.

Основные характеристики при выборе камеры для дрона:

• Технология сенсора: Современные FPV-камеры в основном используют CMOS-сенсоры. Обращайте внимание на качество WDR, работу в условиях низкой освещённости, поле зрения, а также физический размер и вес.
• Задержка: Аналоговые системы и HDZero обычно имеют задержку ~10-20 мс на кадр; системы DJI/Walksnail — в диапазоне ~20-50 мс в зависимости от настроек.
• Динамический диапазон: WDR (расширенный динамический диапазон) помогает в условиях высокой контрастности освещения.
• Совместимость с системами: Цифровые системы (DJI/Walksnail/HDZero) требуют камер, специфичных для их экосистемы.

Приёмник (Receiver, RX)

Приёмники интерпретируют управляющие сигналы с вашего передатчика.

Что учитывать при выборе приёмника для дрона:

• Варианты протоколов: ExpressLRS (открытый исходный код, высокие частоты пакетов, доступен в диапазонах 2.4 ГГц/900 МГц), TBS Crossfire (868/915 МГц, отличная стабильность на больших дистанциях), протоколы FrSky для проверенной надёжности.
• Выбор частоты: Более низкие частоты (900 МГц) обеспечивают лучшее проникновение через препятствия; более высокие частоты (2.4 ГГц) позволяют использовать антенны меньшего размера и обеспечивают более высокую частоту обновления.
• Задержка: Критически важна для гонок и точного пилотирования.
• Телеметрия: Двусторонняя связь для мониторинга напряжения батареи и уровня RSSI.

Аккумуляторы

Системы питания определяют время полёта и производительность.

Типы систем питания определяются задачей полета:

LiPo: Высокая токоотдача, отлично подходят для производительных полётов.

Li-ion: Более высокая удельная энергоёмкость, подходят для дальних крейсерских полётов, но низкая токоотдача делает их непригодными для активного фристайла или гонок. Требуют эффективных комбинаций мотор/пропеллер.

Количество ячеек (Cell Count): 3S (11.1 В), 4S (14.8 В), 6S (22.2 В) влияют на мощность и скорость.

Ёмкость (Capacity): Номинал в мА·ч определяет время полёта.

C-рейтинг (C-Rating): Способность к разряду. Более высокий C-рейтинг подходит для более агрессивного пилотирования.

Разъёмы (Connectors): XT60, XT30 в зависимости от требований по току.

Антенны (Antennas)

Антенны имеют решающее значение как для управляющего, так и для видеосигнала.

Рекомендации при выборе антенн для дрона:

• Поляризация: Для FPV рекомендуются антенны с круговой поляризацией из-за стабильного сигнала независимо от ориентации. Избегайте смешивания антенн с круговой и линейной поляризацией.
• Коэффициент усиления: Чем выше усиление, тем больше дальность, но уже ширина луча диаграммы направленности.
• Прочность: Учитывайте устойчивость к падениям в соответствии со стилем вашего полёта.
• Согласование: Антенны передатчика (TX) и приёмника (RX) должны иметь одинаковый тип поляризации и совместимые разъёмы.

Подбор комплектующих дрона под задачу

Тип сборки	Размер рамы	KV двигателя	Размер пропеллера	Аккумулятор	Основной фокус
5" Фристайл	220-250 мм	6S: 1600-2100 KV	5" три-лоп.	6S 1000-1300 мА·ч или 4S 1300-1800 мА·ч	Манёвренность и прочность
5" Гонки	210-230 мм	6S: 1850-2100 KV	5" две-лоп.	6S 1000-1200 мА·ч или 4S 1300-1500 мА·ч	Скорость и ускорение
3" Cinewhoop	140-160 мм	3000-4000 KV	3" в кожухе	3S-4S 850-1000 мА·ч	Стабильность и безопасность
7" Дальнобойный	300-330 мм	1600-2200 KV	7" две-лоп.	6S 2200-4000 мА·ч Li-ion	Эффективность и дальность

Примеры конфигураций дронов

Сборка для 5-дюймового фристайла:

• Рама: 5", карбон, лучи 5 мм
• Двигатели: 2207/2306, 6S 1750-1950 KV (или 4S с более высоким KV)
• Пропеллеры: 5x4x3 или 5x4.3x3
• ESC: 45-55A 4-в-1 с поддержкой Bidirectional DShot/фильтрации RPM
• Аккумулятор: 6S 1100-1300 мА·ч LiPo (или 4S 1500 мА·ч для сборки с более высоким KV)

Сборка для 3-дюймового Cinewhoop:

• Рама: 3" с защитными кожухами пропеллеров
• Двигатели: 1404 3800 KV
• Пропеллеры: 3" в кожухе, две лопасти
• ESC: 25A+ отдельные или 4-в-1
• Аккумулятор: 4S 850 мА·ч для баланса веса

На чём не стоит экономить

1. Радиосистема (передатчик/приёмник) — влияет на все будущие сборки и многоразово используется на разных дронах.
2. Очки (Goggles) — основа FPV-опыта и универсальны для разных сборок.
3. Полётный контроллер и ESC — определяют надёжность и лётные характеристики./li>
4. Рама и двигатели — влияют на долговечность и лётные качества.

Типичные ошибки и как их избежать

• Перегрузка дрона пропеллером (Over-propping): Использование пропеллеров, слишком больших для комбинации KV двигателя и напряжения.

Решение: Следуйте спецификациям производителя и рекомендациям сообщества.

• Недостаточный номинал ESC: Выбор регуляторов с недостаточной токовой нагрузкой.

Решение: Выбирайте ESC с запасом по току 20-30% сверх ожидаемого потребления двигателя.

• Несоответствие поляризации антенн: Смешивание антенн с линейной и круговой поляризацией.

Решение: Используйте согласованные антенны с круговой поляризацией как для TX, так и для RX.

• Плохой монтаж компонентов: Недостаточная виброизоляция или охлаждение.

Решение: Используйте соответствующие стойки, обеспечьте поток воздуха, надёжно закрепите все соединения.

• Путаница с напряжением: Смешивание компонентов с несовместимыми номиналами напряжения.

Решение: Проверьте, чтобы все компоненты поддерживали выбранное количество ячеек аккумулятора.

Резюме

Выбор комплектующих для FPV-дрона требует согласования компонентов по системам напряжения, токовым требованиям и посадочным отверстиям. Двигатели варьируются от сверхлёгких 1S микро-моторов до тяжёлых 12S кинематографических — согласовывайте KV-рейтинги с напряжением батареи и размером пропеллера для оптимальной производительности. ESC должны превышать ток двигателя на 20-30% и иметь соответствующую прошивку (AM32/BLHeli32) и цифровые протоколы. Полётные контроллеры должны предлагать достаточную вычислительную мощность (предпочтительно F7/H7) и достаточное количество UART-портов для ваших периферийных нужд. Интегрированные стеки упрощают сборку, сохраняя совместимость компонентов. Начните с предполагаемого применения (гонки, фристайл, киносъёмка), чтобы выбрать напряжение, а затем согласуйте компоненты в рамках этой электрической системы для получения надёжных и высокопроизводительных результатов.

Часто задаваемые вопросы о комплектующих для FPV-дронов

Вопрос: В чем разница между комплектующими для гонок и фристайла?

Ответ: Для типичных 5-дюймовых платформ: системы 6S обычно используют двигатели 1600-2100 KV, в то время как системы 4S используют 2300-2800 KV. Гоночные сборки тяготеют к более высокой мгновенной реакции и меньшему весу (немного более высокий KV, более агрессивный шаг пропеллера, более лёгкие рамы), в то время как фристайл отдаёт приоритет долговечности и плавной подаче мощности (немного более низкий KV, устойчивая к падениям конструкция, больший запас крутящего момента). Конкретный выбор по-прежнему зависит от напряжения батареи, размера/шага пропеллера и желаемых лётных характеристик.

Вопрос: Как согласовать KV двигателя с моей батареей?

Ответ: Для 5-дюймовых платформ: 4S обычно использует 2300-2800 KV, в то время как 6S использует 1600-2100 KV. Микро- и малые пропеллерные платформы могут использовать более высокие KV-рейтинги. Теоретические обороты без нагрузки ≈ KV × Напряжение батареи (без пропеллера); фактические обороты с пропеллером будут значительно ниже. Одна ячейка LiPo заряжается до 4.2 В (номинал 3.7 В) → полный заряд 4S/6S достигает 16.8 В/25.2 В соответственно (номинал 14.8 В/22.2 В).

Вопрос: Какой номинальный ток ESC мне нужен для моих двигателей?

Ответ: Выбирайте ESC, основываясь на максимальном непрерывном токе двигателя с запасом прочности 10-30%, при этом убедитесь, что пиковый ток ESC (обычно <10 с) соответствует кратковременным нагрузкам. Например, если двигатель потребляет 40 А непрерывно → выбирайте ESC на 50-60 А для лучшей надёжности (также учитывайте охлаждение и стиль полёта). Всегда проверяйте как непрерывные, так и пиковые характеристики тока для вашей конкретной комбинации двигатель-пропеллер-напряжение.

Вопрос: Можно ли смешивать компоненты FPV разных брендов?

Ответ: Да, но требуется тщательная проверка:

1. Распиновка и определение контактов FC-ESC (разные бренды используют нестандартные порядки контактов — неправильное подключение может повредить оборудование)
2. Посадочные отверстия и спецификации винтов
3. Поддержка ESC/FC протоколов DShot и Bidirectional DShot
4. Требования к напряжению и току для VTX и цифровых систем (например, выходная мощность BEC 9-10 В). Всегда сверяйтесь со схемами подключения и спецификациями производителя перед подключением компонентов разных брендов.

Вопрос: Насколько важна поддержка протокола DShot?

Ответ: Цифровые протоколы DShot (600/1200/2400) обеспечивают более точное управление двигателем по сравнению с аналоговыми ШИМ-сигналами, что приводит к улучшению лётных характеристик и снижению электрических помех. DShot2400 предлагает самое быстрое время отклика для соревновательных гонок. Хотя поддержка DShot не является абсолютно необходимой, она значительно улучшает лётные характеристики и в настоящее время считается стандартом для серьёзных FPV-применений.

Вопрос: Каков срок службы комплектующих FPV-дрона?

Ответ: Срок службы компонентов значительно варьируется в зависимости от интенсивности использования и частоты падений. Двигатели могут прослужить 50-100+ лётных часов при правильном обслуживании, в то время как ESC и полётные контроллеры могут прослужить годы, если не повреждены при падениях. Пропеллеры являются расходными материалами, требующими регулярной замены. Факторы, влияющие на срок службы, включают стиль полёта (гонки/фристайл против спокойного), частоту падений, условия окружающей среды и практику обслуживания.

Вопрос: Как предотвратить электромагнитные помехи между компонентами FPV?

Ответ: Предотвращение ЭМП включает правильное расположение компонентов, качественное экранирование, фильтрацию питания и аккуратную прокладку проводов. Держите антенны видеопередатчика подальше от силовых систем, при необходимости используйте ферритовые кольца на силовых проводах, обеспечьте надёжные заземления и избегайте прокладки силовых проводов с высоким током параллельно сигнальным проводам. Качественные компоненты обычно имеют лучшую внутреннюю фильтрацию для минимизации проблем с помехами.
