Тип двигателя напрямую определяет производительность, эффективность и лётные возможности дрона, поэтому правильный выбор становится критически важным при сборке или модернизации любой беспилотной системы.

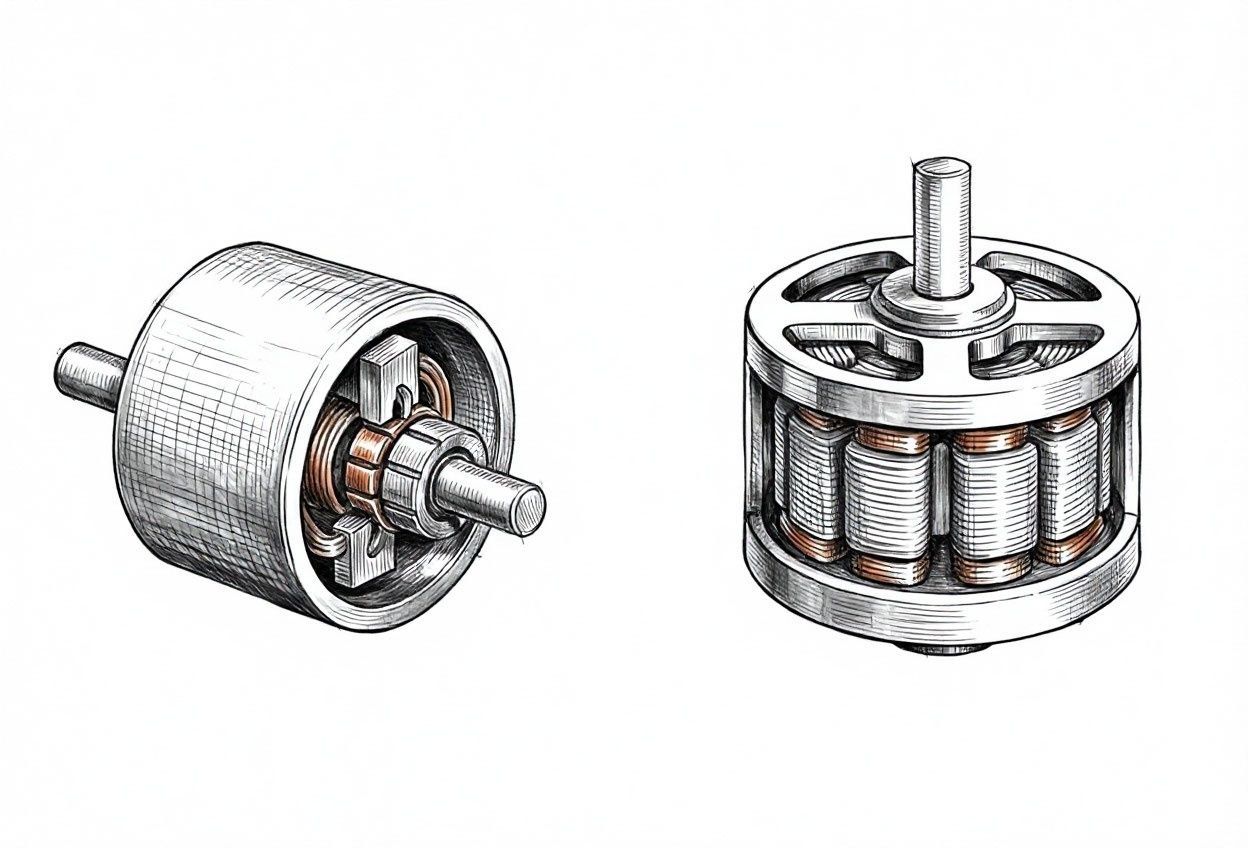

Коллекторные двигатели для БПЛА
Коллекторные двигатели постоянного тока — это самый простой и доступный тип моторов для дронов. Они применяются уже десятилетиями и по-прежнему востребованы в определённых нишах рынка беспилотных систем.
Принцип работы коллекторных двигателей
Принцип действия коллекторных двигателей постоянного тока основан на физическом скользящем контакте между неподвижными графитовыми щётками и вращающимся ламельным коллектором, закреплённым на валу ротора. Конструктивно мотор состоит из ротора (якоря) с медной обмоткой и коллекторными пластинами, а также статора с постоянными магнитами, создающими постоянное магнитное поле. При подаче электрического тока через щётки и коллектор на обмотку якоря возникает собственное электромагнитное поле ротора. Оно взаимодействует с полем магнитов статора, порождая вращающий момент. Ключевая особенность такого двигателя — коллектор автоматически переключает направление тока в обмотке ротора при каждом полуобороте. Именно это переключение обеспечивает непрерывное вращение в одну сторону и предотвращает остановку ротора в «мёртвых» положениях. Вся коммутация здесь происходит механически, без участия внешней электроники.
Ключевые особенности
- Простая конструкция с минимальным количеством электронных компонентов
- Работа на постоянном токе без необходимости в сложных системах управления
- Наличие физических щёток, которые со временем изнашиваются от трения
- Низкая себестоимость производства благодаря упрощённой конструкции
Преимущества и недостатки
Преимущества:
- Доступная цена: значительно дешевле бесколлекторных аналогов
- Простота управления: лёгкость в эксплуатации без сложных регуляторов скорости
- Понятная конструкция: меньше компонентов — проще диагностика неисправностей
- Легкодоступны: выпускаются многими производителями
Недостатки:
- Ограниченная эффективность: потери энергии из-за трения щёток и электрического сопротивления
- Меньший ресурс: щётки изнашиваются и требуют замены
- Низкая выходная мощность: уступают в производительности бесколлекторным моторам
- Выделение тепла: трение создаёт избыточное тепло, снижая КПД
- Необходимость обслуживания: требуется регулярная замена щёток
Для каких типов дронов подходят коллекторные двигатели
Коллекторные двигатели оптимальны для бюджетных, игрушечных и учебных дронов, где стоимость важнее высокой производительности. Они хорошо подходят новичкам, осваивающим основы пилотирования, а также для лёгких дронов в помещении, где не требуется максимальная отдача.
Бесколлекторные двигатели (BLDC) для дронов
Бесколлекторные двигатели стали отраслевым стандартом для современных дронов, обеспечивая превосходную производительность, эффективность и надёжность по сравнению с коллекторными аналогами.
Принцип работы бесколлекторных двигателей
В бесколлекторных двигателях физические щётки отсутствуют — их функцию выполняет электронная коммутация, реализуемая регуляторами скорости (ESC). Двигатель состоит из неподвижного статора с электромагнитными катушками и ротора с постоянными магнитами. Полётный контроллер отправляет на ESC управляющий сигнал (ШИМ или DShot), на основе которого регулятор формирует трёхфазное импульсное напряжение на обмотках статора, создавая вращающееся магнитное поле. Это поле взаимодействует с магнитами ротора и увлекает его за собой, обеспечивая вращение вала. В большинстве дроновых моторов положение ротора определяется без датчиков — по противо-ЭДС, возникающей в неактивных фазах обмотки.
Ключевые особенности бесколлекторных двигателей
- Электронная коммутация полностью исключает трение щёток
- Более высокое отношение мощности к весу по сравнению с коллекторными
- Точное управление скоростью и направлением вращения через ESC
- Выпускаются в различных типоразмерах и с разными значениями KV для разных задач
Преимущества и недостатки
Преимущества:
- Высокая эффективность: минимальные потери энергии по сравнению с коллекторными моторами
- Увеличенный ресурс: отсутствие изнашиваемых щёток обеспечивает длительный срок службы
- Большая выходная мощность: лучшее отношение мощности к весу для повышения производительности
- Точное управление: электронная коммутация обеспечивает точный контроль скорости и направления
- Низкие эксплуатационные расходы: не требуется замена щёток и дополнительное обслуживание
- Тихая работа: снижение механического шума за счёт исключения трения щёток
Недостатки:
- Более высокая стоимость: дороже из-за сложной электронной компонентной базы
- Требование ESC: для работы необходимы совместимые электронные регуляторы скорости
- Сложность систем управления: требуют более совершенной полётной электроники и ESC с поддержкой современных протоколов (DShot, ProShot и др.)
Для каких типов дронов подходят бесколлекторные двигатели
Бесколлекторные моторы незаменимы в гоночных дронах, системах аэрофотосъёмки, промышленных применениях и любых задачах, требующих высокой производительности, эффективности и надёжности. Это предпочтительный выбор для опытных пилотов-любителей и профессиональной эксплуатации.

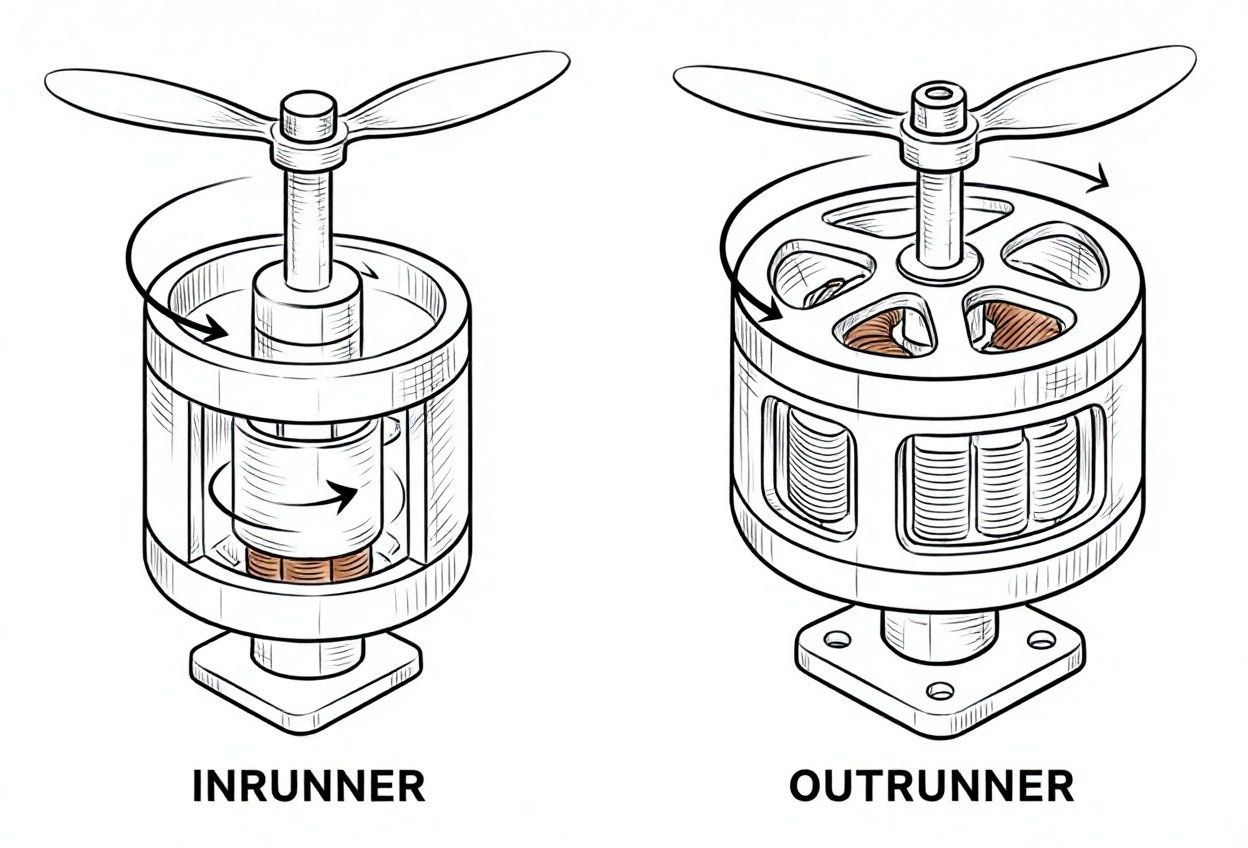

Типы бесколлекторных двигателей по конструкции
Инраннеры (Inrunner)
В двигателях типа Inrunner ротор вращается внутри статора и обычно работает на высоких оборотах. Эти моторы часто применяются в системах с прямым приводом.
Характеристики: высокоскоростная работа с меньшим крутящим моментом, компактная конструкция для ограниченного пространства, лучше подходят для малых винтов и высокоскоростных задач.
Аутраннеры (Outrunner)
В двигателях Outrunner ротор вращается снаружи статора, обеспечивая высокий крутящий момент на низких оборотах. Эта конструкция более распространена в мультироторах благодаря отличным показателям момента и КПД.
Характеристики: высокий крутящий момент на малых оборотах, лучшая эффективность для дронов, идеальны для крупных винтов и грузоподъёмных задач, наиболее распространены в квадрокоптерах и мультироторных системах.
Специализированные типы двигателей для дронов
Коаксиальные двигатели
Коаксиальные моторы — это продвинутая конфигурация, в которой на одном валу двигателя установлены два пропеллера, один над другим.
Принцип работы коаксиальных двигателей
Эти моторы имеют уникальную конструкцию с противоположно вращающимися винтами, которые используют реактивную силу для повышения эффективности. Двухвинтовая схема на одном валу создаёт повышенную тягу при сохранении компактных размеров.
Ключевые особенности коаксиальных двигателей
- Двухвинтовая конфигурация для повышенной эффективности
- Встроенная резервированность для ответственных применений
- Компактность относительно создаваемой тяги
- Встречное вращение снижает влияние реактивного момента
Преимущества и недостатки
Преимущества:
- Повышенная эффективность: больше тяги на единицу потребляемой мощности по сравнению с обычными моторами
- Встроенная резервированность: при отказе одного из винтов, второй продолжает создавать тягу
- Компактность: больше тяги в меньшем объёме, чем у традиционных схем
- Снижение вибрации: встречное вращение винтов минимизирует вибрации
Недостатки:
- Ограниченная доступность: меньше вариантов на рынке по сравнению с обычными моторами
- Повышенная сложность: более сложная конструкция и обслуживание
- Высокая стоимость: специализированная конструкция требует премиальной цены
- Сложность балансировки: требует точной балансировки пропеллеров
Для каких типов дронов подходят коаксиальные двигатели
Коаксиальные моторы оптимальны для грузоподъёмных систем, критически важных миссий, где отказ недопустим, а также в условиях ограниченного пространства, когда требуется максимальная плотность тяги.
Бескорпусные (бессердечниковые) двигатели (Coreless)
Бескорпусные (coreless) двигатели — это специализированная разновидность коллекторных моторов, разработанная для лёгких применений.
Характеристики: облегчённая конструкция мотора для минимального влияния на вес дрона; сниженные электромагнитные помехи; быстрое реагирование благодаря низкой инерции ротора. Такие двигатели используются для микро- и нано-дронов.
Как выбрать двигатели для дрона: руководство по тяге, KV и эффективности
Выбор двигателя под задачи применения дрона
Двигатели для дронов обеспечивают решение широкого спектра прикладных задач, каждая из которых предъявляет свои требования к характеристикам комплектующих, необходимых для достижения лучшего результата.
1. Профессиональная кинематография и создание контента
Аэрофотосъёмка и видеосъёмка являются сегодня самым массовым коммерческим применением дронов. Такие системы предназначены для получения качественного воздушного видео для кино, телевизионных продакшенов, рекламы, маркетинга недвижимости и создания контента. Двигатели должны обеспечивать исключительно плавные и стабильные лётные характеристики для получения профессиональных изображений и видео.
Рекомендуемый тип двигателя для дрона под задачи аэрофото и видеосъемок
Для обеспечения плавных и стабильных лётных характеристик дрону необходимы низкооборотные бесколлекторные моторы (300–800 KV). Они работают на пониженных оборотах, создавая высокий крутящий момент и позволяя использовать винты большего диаметра, которые обеспечивают превосходную стабильность и снижение вибраций. Предпочтительны BLDC-двигатели Outrunner благодаря своей точности, плавности хода и способности устранять дрожание камеры для получения профессионального кино-качества.
Как выбрать мотор подвеса коптера: критерии для стабильных съёмок и промышленных задач
2. Охрана и наблюдение
Дроны наблюдения выполняют разведывательные миссии для правоохранительных органов, пограничной службы и мониторинга дикой природы. Они требуют длительного времени полёта и стабильной работы при переноске камер, сенсоров и оборудования связи. Эти задачи охватывают различные сферы, где надёжный сбор данных и мониторинг критичны для успеха операций.
Рекомендуемый тип двигателя для дрона под задачи охраны и наблюдения
Для дронов, выполняющих задачи охраны и наблюдения, используются высокоэффективные бесколлекторные моторы за их надёжность, точность управления и отличное отношение мощности к весу. Это позволяет беспилотным летательным аппаратам нести значительную полезную нагрузку для наблюдения, сохраняя стабильные полётные характеристики, необходимые для эффективного сбора данных.
3. Коммерческая доставка грузов
Дроны-доставщики транспортируют грузы автономно или по радиоканалу, совершая революцию в логистике «последней мили» за счёт быстрых и эффективных решений в различных отраслях. Эти системы должны перевозить грузы разного веса на значительные расстояния, сохраняя энергоэффективность для экономичной работы.
Рекомендуемый тип двигателя для дрона-доставщика грузов
Для автономных летающих беспилотных доставщиков используются низкооборотные бесколлекторные моторы в паре с крупными винтами и высоковольтными батареями (6S–12S). Такие двигатели обеспечивают высокую тягу, необходимую для перевозки тяжёлых грузов на большие расстояния, сохраняя энергоэффективность для увеличения дальности полёта.
4. Точное земледелие и управление посевами
Сельскохозяйственные дроны выполняют опрыскивание пестицидами, мониторинг посевов и картографирование полей на больших территориях, неся специализированное оборудование, такое как системы распыления или высокоточные сенсоры. Эти системы требуют мощных моторов с расширенными эксплуатационными возможностями для эффективного охвата больших площадей в сложных погодных условиях.
Рекомендуемый тип двигателя для сельскохозяйственного дрона
Для дрона, применяемого в сельском хозяйстве, используются низкооборотные бесколлекторные моторы с коррозионно-стойкими обмотками и оптимизированной структурой статора, используемые в паре с крупными карбоновыми винтами, высоковольтными батареями (8S–12S) и влагозащищёнными ESC. Это позволяет дрону выдерживать значительные нагрузки и надёжно работать в условиях, требующих устойчивости к воздействию агрохимикатов.
5. Высокоскоростные гонки и акробатические соревнования
Гоночные дроны ориентированы на высокие скорости, манёвренность и быстрые перемещения, делая акцент на отзывчивость и ускорение, а не на время полёта или грузоподъёмность. Эти системы требуют двигателей, оптимизированных для максимальной выходной мощности и быстрой реакции в условиях высоких нагрузок.
Рекомендуемый тип двигателя гоночных и спортивных дронов
Для спортивных дронов, где важна скорость и манёвренность, используются высокооборотные бесколлекторные моторы (2000–3000 KV), которые обеспечивают максимальные обороты и быстрое ускорение в паре с лёгкими винтами малого диаметра и высокотоковыми батареями (4S–6S) с высоким C-рейтингом для мгновенной отдачи мощности и высокой скорости.
6. Инспекция инфраструктуры и промышленных объектов
Промышленные дроны выполняют критически важные инспекционные задачи, включая мониторинг инфраструктуры, осмотр линий электропередач, наблюдение за объектами нефтегазового сектора и управление строительными площадками, неся специализированные сенсоры и оборудование для съёмки в потенциально опасных средах. Эти применения требуют надёжных и эффективных двигателей, способных работать в сложных условиях, где отказ оборудования может иметь серьёзные последствия для безопасности и экономики.
Рекомендуемый тип двигателя для промышленных дронов
Для промышленных дронов, выполняющих инспекционные задачи, используются низкооборотные бесколлекторные моторы, которые обеспечивают надёжность, долговечность и высокий крутящий момент, необходимый для подъёма инспекционного оборудования, при сохранении стабильных полётных характеристик, критичных для детального сбора данных в сложных промышленных условиях.
7. Картографическая съёмка и составление карт
Дроны для геоинформационных систем (ГИС) собирают географические данные для картографирования, съёмки и анализа в области градостроительства, мониторинга окружающей среды и управления чрезвычайными ситуациями. Они требуют точного управления полётом и сбора данных в ограниченном пространстве или сложных условиях. Эти системы должны фиксировать детализированные данные, сохраняя точное позиционирование и стабильность.
Рекомендуемый тип двигателя дронов для ГИС
Для дронов, которые собирают данные для картографирования, анализа и мониторинга окружающей среды, используются бескорпусные (coreless) моторы, которые имеют облегчённую конструкцию и плавный ход, обеспечивая превосходную манёвренность и точность для сбора детальных географических данных при сохранении высокоточного позиционирования и стабильности.
Часто задаваемые вопросы
Как определить совместимость двигателя и регулятора ESC?
Номинальный ток регулятора ESC должен превышать максимальный продолжительный ток двигателя на 20–30%. Например, для мотора U12Ⅱ KV60 с максимальным продолжительным током 40А необходим ESC с номиналом 50А и выше. Кроме того, рабочий диапазон напряжений ESC должен перекрывать рабочее напряжение двигателя.
Каковы частые причины перегрева двигателей дрона?
Перегрев двигателя вызывают: неподходящие по размеру винты; чрезмерный ток; перегрузка мотора; плохой отвод тепла; проблемы с подшипниками. Решения: выбор винтов правильного размера; настройка ограничения тока ESC; установка радиаторов или систем активного охлаждения; регулярное обслуживание подшипников.
Как продлить срок службы двигателя дрона?
- Регулярно проверяйте подшипники и смазывайте их каждые 50–100 часов работы в зависимости от интенсивности использования.
- Содержите двигатели в чистоте, особенно защитные сетки и вентиляционные отверстия.
- Избегайте длительной работы на полной мощности, не превышайте 80% от максимальной.
- Выбирайте двигатели, соответствующие вашей нагрузке, чтобы избежать хронической перегрузки.
- Проверяйте температуру двигателей после полётов: нормальная температура не должна превышать 70°C.
Как значение KV влияет на производительность дрона?
Более высокий KV означает большую скорость вращения, но меньший крутящий момент; низкий KV даёт меньшую скорость, но больший момент. Высокооборотные моторы подходят для малых винтов и скоростных полётов, низкооборотные — для крупных винтов и работы с высокой нагрузкой. Например, в серии U8 версия с KV85 идеальна для длительных миссий, где приоритетна эффективность, а KV110 лучше подходит для задач, требующих большей тяги.
Как правильно подобрать пропеллер к двигателю?
- Обращайтесь к спецификациям пропеллеров, рекомендованным производителем.
- Учитывайте KV двигателя: низкий KV сочетается с большими винтами, высокий KV — с маленькими.
- Обратите внимание на материал винта: карбон лёгкий и прочный, нейлон — экономичный и долговечный.
- Тестируйте разные комбинации для поиска оптимальной точки эффективности.
Почему некоторые двигатели маркируются как «водозащищённые», а не «для подводного применения»?
Водозащищённые двигатели (например, со степенью защиты IP45) предназначены для защиты от дождя и влажной среды, но не рассчитаны на полное погружение. Такие моторы обычно имеют герметичную конструкцию для защиты внутренних обмоток и подшипников, однако длительное воздействие воды может вызвать внутреннюю коррозию и электрические проблемы. Настоящие подводные моторы требуют специальной герметизации и антикоррозионных конструктивных решений.
