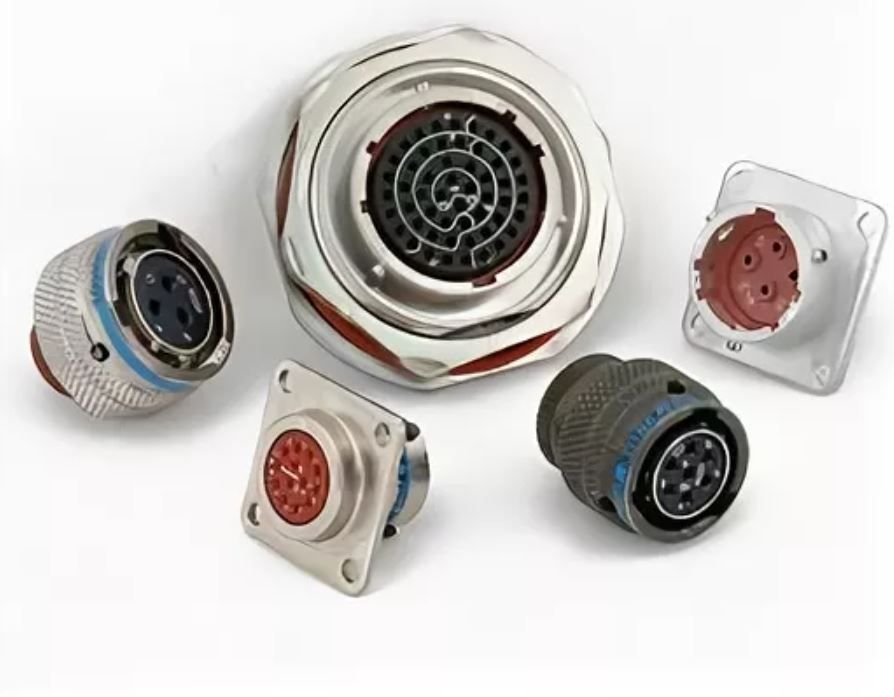

Соединители серии ZH144 от BLITZConnect проектировались под стандарт MIL-DTL-38999 (в зарубежной документации — d38999).
В российской классификации это полный аналог СНЦ144. Такие разъемы применяют в авиации, спец. технике и промышленной электронике, где отказ соединения равен отказу всей системы.
Ключевые технические характеристики соединителей ZH144
Корпус и механика
Корпус — алюминиевый сплав, нержавеющая сталь или титановый сплав. Изолятор — термопластик, выдерживает нагрев и агрессивные среды. Контакты — медный сплав с золотым напылением (низкое сопротивление, высокая проводимость). Доступны варианты под обжим, пайку и монтаж на печатную плату.
Разъемы проходят испытания на ударные нагрузки до 300g и вибрацию в диапазоне 140–1000 Гц.
Электрические параметры
- Рабочее напряжение — до 1300 В на уровне моря, тестовое — до 2300 В.
- Коммутируемый ток — от 5 до 40 А, в зависимости от размера контакта (от 22D до 8#).
- Сопротивление изоляции — не менее 5000 МОм при 500 В постоянного тока.
Защита и устойчивость к среде
- Монтированные разъемы ZH144 герметичны по стандарту MIL-DTL-38999: выдерживают иммерсию и перепады давления на высоте.
- Рабочий диапазон температур: от –65 до +200 °C (для никелевого и титанового покрытия).
- Стойкость к соляному туману — до 1000 часов.
Экранирование и защита от переполюсовки
Защита от переполюсовки — асимметричная форма корпуса. Неправильно подключить вилку и розетку физически невозможно.
Экранирование (EMI/RFI):
- в диапазоне 100 МГц – 1 ГГц затухание не менее 85 дБ;
- в диапазоне 1–10 ГГц — не менее 65 дБ (для никелевого покрытия).
Смотреть товары ZH144 в Каталоге
Модульность и варианты исполнения
Соединители серии ZH144 отличаются высокой степенью модульности, позволяя создавать тысячи конфигураций под конкретную задачу.
В номенклатуре ZH144 BLITZConnect:
Типы корпусов: от квадратных фланцевых розеток (стиль 20) до вилок с резьбовым соединением и RFI-экранированием (стиль 26).
Размеры (Shell Size): от 09 (компактный) до 25 (для высоких токов и плотностей контактов).
Покрытия: кадмиевое оливково-серое (W), никелевое (F), пассивированная сталь (K), титановый сплав (TA).
Конфигурации контактов: высокая плотность, версии для коаксиальных и твинаксиальных линий, оптические и силовые (до 850 А)
Аксессуары: защитные колпачки, задние обоймы (backshells) с кабельными зажимами и экранированием, уплотнительные прокладки.
Соединители BLITZConnect серии ZH144 — готовое решение для задач, где требуются гарантированная надежность, безопасность и долговечность электрических соединений в самых жестких условиях эксплуатации.
