В FPV-дронах и радиоуправляемых моделях каждый грамм влияет на динамику, а каждое соединение — на надёжность. Силовой разъём, через который аккумулятор питает электронику, работает в условиях вибрации, перепадов тока и частых подключений.
Для микро- и миникоптеров (рама 75–150 мм) стандартом стал разъём XT30. Для более мощных моделей и электросамокатов — XT60, XT90 и XT120. Серия MR — ещё одно решение для токов до 150 А.
XT30 BLITZConnect — для микро- и мини-коптеров
Разъём XT30 BLITZConnect рассчитан на постоянный ток до 30–45 А. Этого достаточно для питания моторов и электроники на 2S и 4S сборках.
Габариты XT30
- Вилка XT30UPB-M: 12,40 × 5,60 × 10,.20 мм
- Розетка XT30U-F: 13,.40 × 7.60 × 10,60 мм
Рис. 1: Характеристики вилки серии T30 BLITZConnect
Рис. 2 Характеристики розетки серии T30 BLITZConnect
Особенности соединителей XT30
- Контакты — позолоченные, из бериллиевой бронзы
- Переходное сопротивление низкое, разъём не перегревается под пиковыми нагрузками
- Корпус с «ключом» защищает от переполюсовки
- Защёлка фиксирует соединение, не давая ему разомкнуться от вибрации.
Где применяются:
- Гоночные и фристайл-дроны с рамой 2–5 дюймов
- Радиоуправляемые самолёты и вертолёты малого размера
- Детские электросамокаты и моноколёса
XT60 BLITZConnect — для большинства RC-моделей и электротранспорта
Разъём XT60 держит нагрузку до 60 А. Это основной коннектор для гоночных квадрокоптеров, мощных RC-автомобилей и электросамокатов.
Габариты XT60
- Вилка XT60-M: 20,50 × 8,.10 × 16,00 мм
- Розетка XT60-F: 20,50 × 8,10 × 16,00 мм
- Есть варианты с уголком (XT60H, XT60L) — для разных компоновок

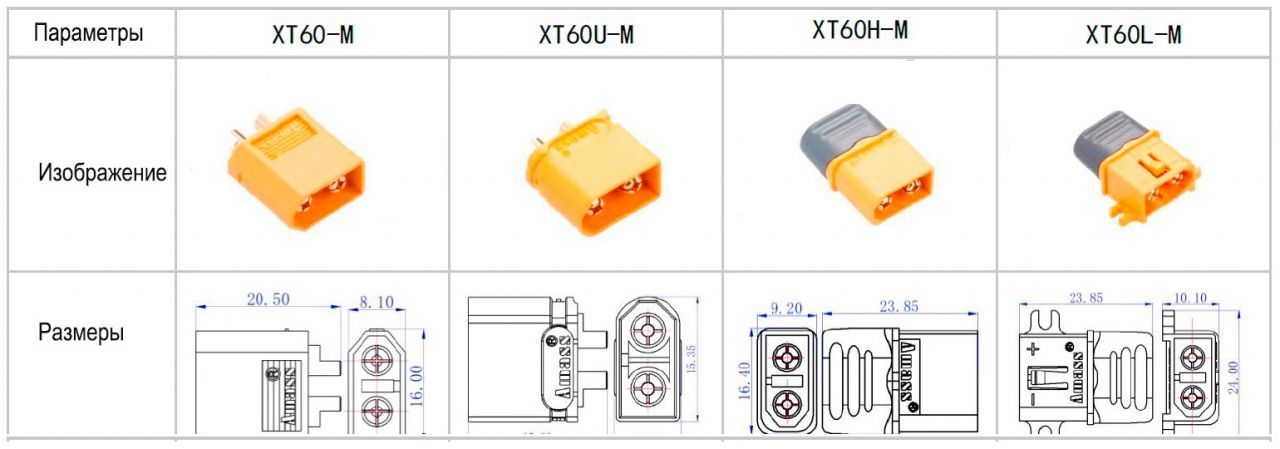

Рисунок 3: Характеристики вилки серии XT60 BLITZConnect

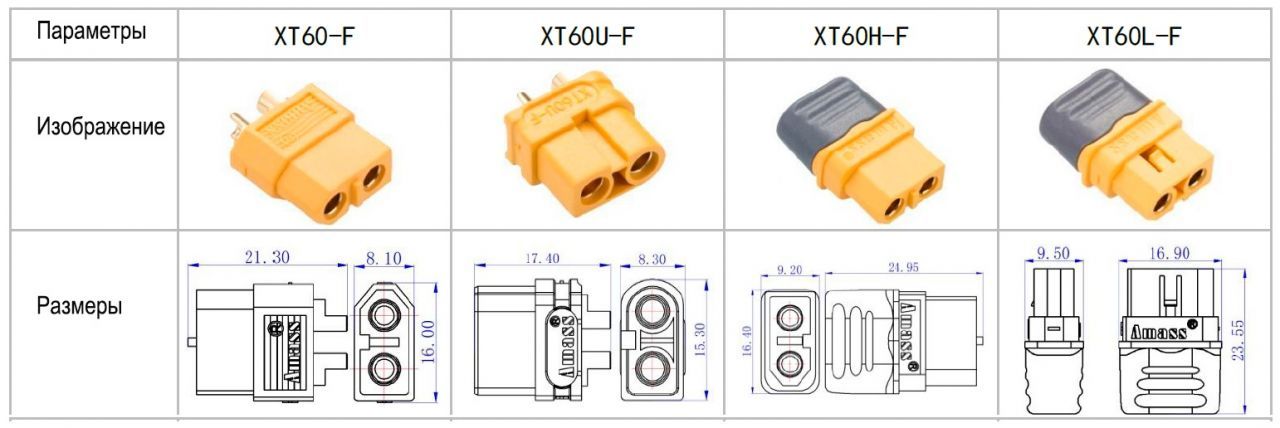

Рисунок 4: Характеристики розетки серии XT60 BLITZConnect
Особенности XT60
- Позолоченные контакты из бериллиевой бронзы дают минимальное сопротивление
- Разъём не греется под нагрузкой, потери энергии малы
- Защёлка тугая — не рассоединится от ударов и манёвров
- «Ключ» исключает неправильное подключение
XT90 BLITZConnect — для мощных систем (до 90 А)
XT90 применяют там, где нужны токи до 90 А: большие дроны (5–7 дюймов), скоростные модели, мощные электросамокаты и электровелосипеды.
Габариты XT90
- Вилка XT90H–М: 21,30 × 10,70 × 30,70 мм; внутренние размеры 14,90 (11,30) и 20,.80 (18,20)
- Розетка XT90H-F: 21,30 × 10,90 × 19,40 мм

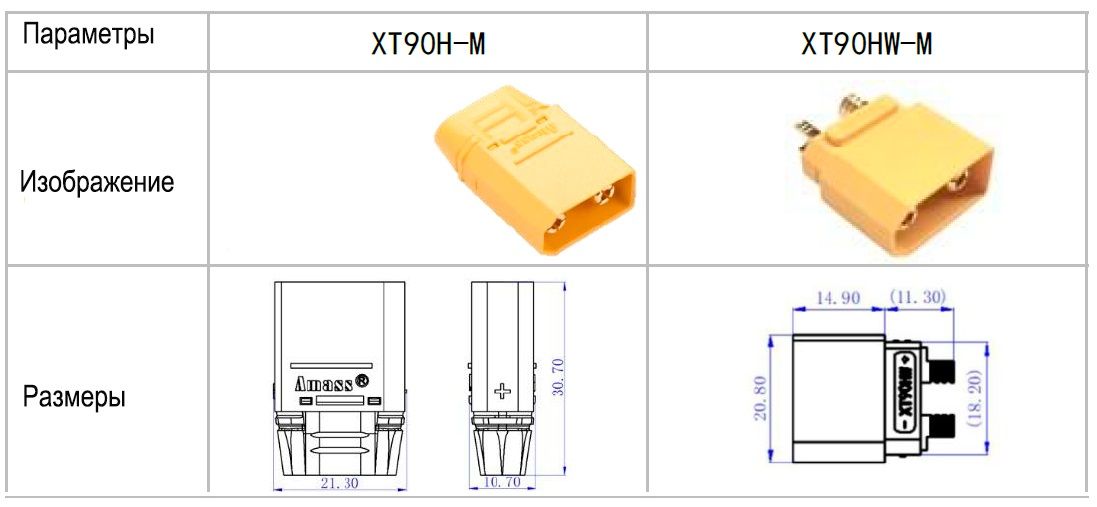

Рисунок 5: Характеристики вилки серии XT90 BLITZConnect

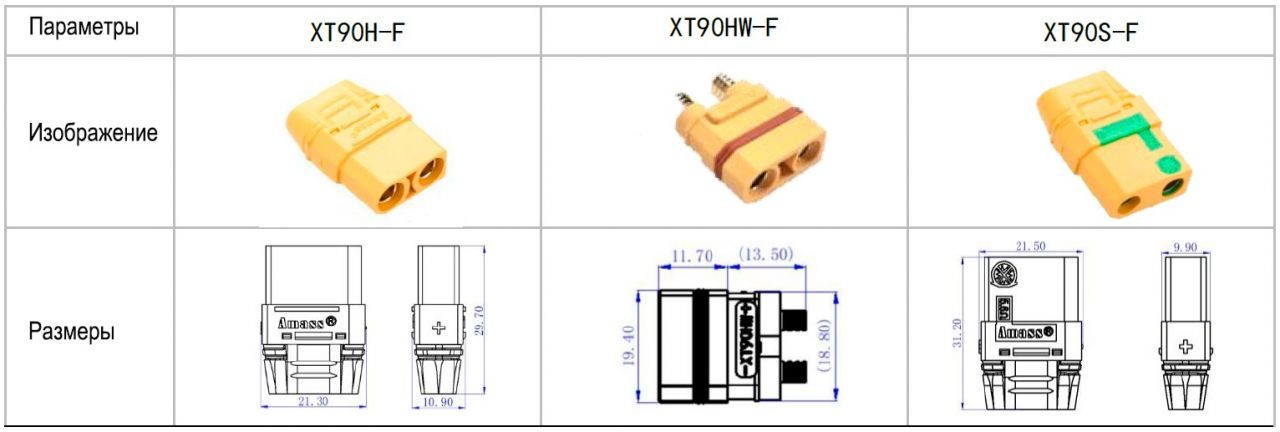

Рисунок 6: Характеристики розетки серии XT90 BLITZConnect
Особенности XT90
- Контакты — массивные, позолоченные, с низким переходным сопротивлением
- Корпус термостойкий — выдерживает нагрев при нештатных ситуациях
- «Ключ» и защёлка — как у всей серии XT: защита от переполюсовки и случайного отключения
Разъёмы XT120 BLITZConnect — для сверхмощных систем (до 120 А)
Флагман линейки — XT120. Отличительная черта: есть сигнальный пин (Balance Tab) для контроля напряжения каждой ячейки LiPo-батареи. Это повышает безопасность зарядки и продлевает срок службы аккумулятора.
Габариты XT120
- Вилка XT120 (2+2)–M: 29,95 мм (длина)
- Розетка XT120 (2+2)–F: 30,35 мм
- Есть версия 2+4 и AS120 с другими размерами

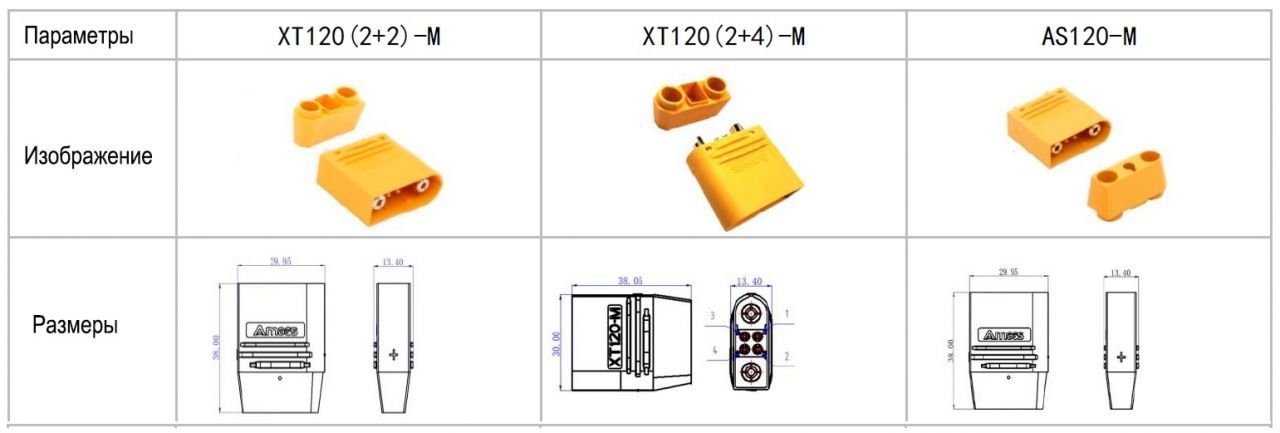

Рисунок 7: Характеристики вилки серии XT120 ;BLITZConnect

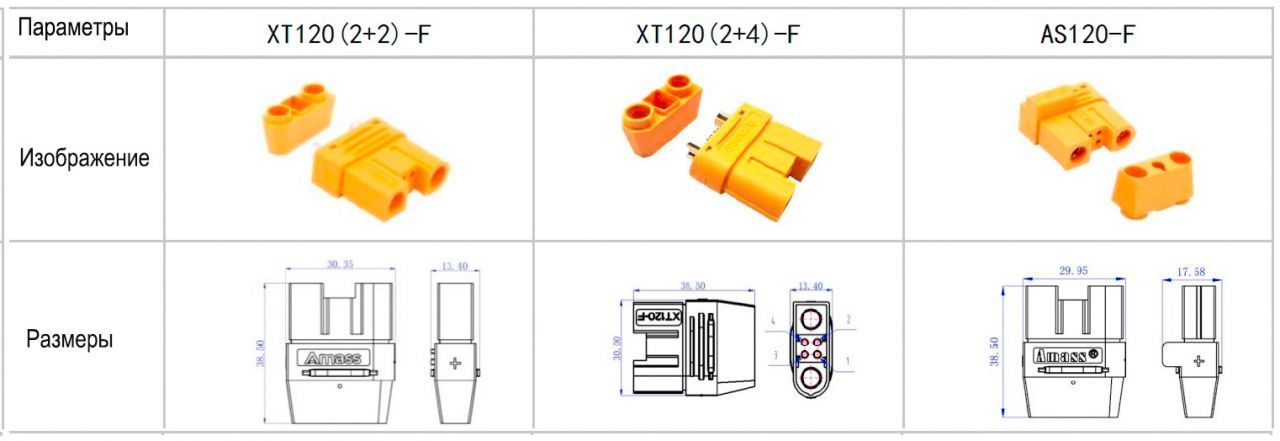

Рисунок 8: Характеристики розетки серии XT120 BLITZConnect
Особенности XT120
- Контакты — позолоченная медь, сопротивление минимально
- Разъём остаётся холодным под нагрузкой
- Эргономика позволяет использовать его даже в авиамоделях, где вес критичен.
Товары XT120 в каталоге ИНЕЛСО
Серия MR BLITZConnect — промышленный стандарт для высоких токов
Разъёмы MR (от 30 до 150 А) — ещё один вариант для RC-моделей, электроинструмента, робототехники и персонального транспорта.

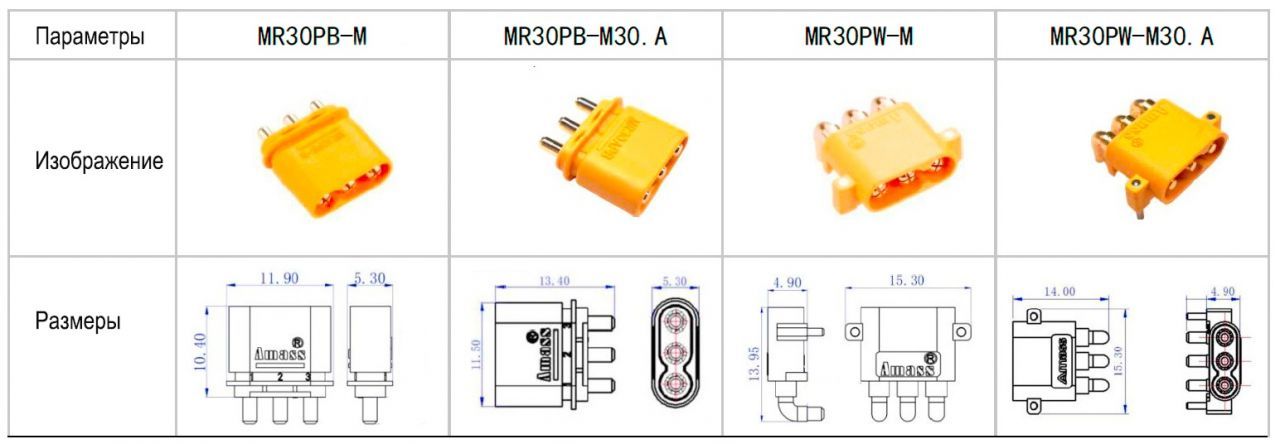

Габариты MR30
- Вилка MR30PB-M: 11,90 × 5,30 × 13,40 мм

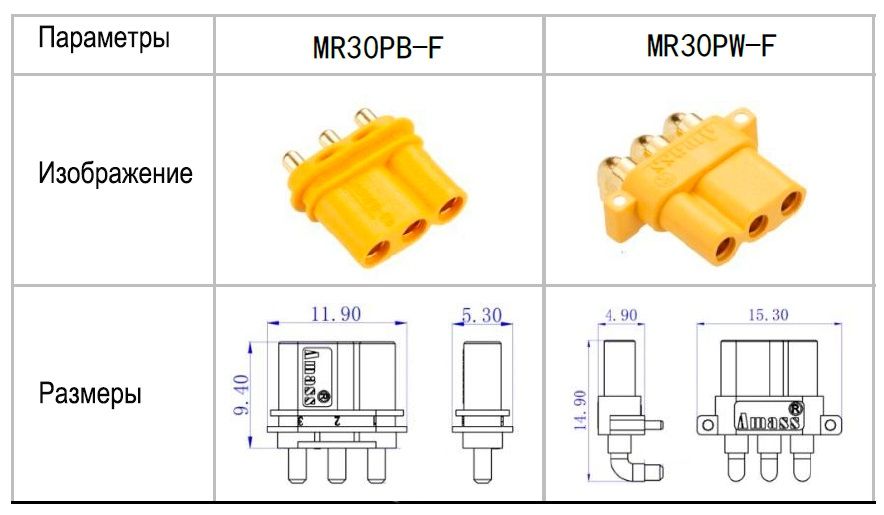

- Розетка MR30PB–F: 11,90 × 5,30 × 15,30 мм
Особенности MR
- Компактные и лёгкие
- Позолоченные контакты с большой площадью соприкосновения
- «Ключ» исключает переполюсовку
- Защёлка надёжно фиксирует соединение
Как подобрать и заказать
Инженеры ИНЕЛСО помогут выбрать серию, типоразмер и вариант поляризации под Вашу схему. Мы предоставим чертежи и тестовые образцы.
