Серии SCW/ SCWN/ DCW/ DCWN W8 - регулируемые изолированные DC-DC преобразователи постоянного тока мощностью 3 - 20 Вт
Преобразователи постоянного тока MEAN WELL серий SCWN и DCWN мощностью от 3 до 20 Вт зарекомендовали себя многолетним успешным применением в промышленности. Модели с одним выходом (SCWN03—SCW20) и двумя выходами (DCWN03—DCW12) ежегодно поставляются сотнями тысяч экземпляров. Широкая сфера применения охватывает энергетическое оборудование, приборы автоматики, телекоммуникационные комплексы, промышленную автоматизацию, решения в области Интернета вещей (IoT) и прочие высокотехнологичные направления.
Компания MEAN WELL представляет новую линейку высокоэффективных преобразователей постоянного тока с ультрашироким входным диапазоном 8:1
Одноканальные модели линейки SCWN/SCW MEAN WELL
- SCWN03W8
- SCWN06W8
- SCW08W8
- SCW12W8
- SCW20W8
Двухканальные модели линейки DCWN/DCW MEAN WELL
- DCWN03W8
- DCWN06W8
- DCW08W8
- DCW12W8
- DCW20W8
Особенности новой серии DC-DC преобразователей
- Ультраширокий входной диапазон 8:1 облегчает подбор подходящей модели, уменьшает число необходимых модификаций и повышает удобство проектирования
- Поддержка широкого спектра напряжений от 9 до 75 вольт постоянного тока
- Покрывает стандартизированные уровни 12 В, 24 В и 48 В посредством единой универсальной модели
- Устраняет потребность в использовании специализированных версий для отдельных уровней напряжения
- Модели серии оснащены корпусом DIP24 с расположением выводов, позволяющим осуществлять прямую замену компонентов предыдущих моделей без внесения изменений в конструкцию печатной платы
Сравнение поколений моделей серии
| Серия | Новое поколение | Старое поколение | |||||||||
| 1 Vo | SCWN03W8 | SCWN06W8 | SCW08W8 | SCW12W8 | SCW20W8 | SCWN03 | SCWN06 | SCW08 | SCW12 | SCW20 | |
| 2 Vo | DCWN03W8 | DCWN06W8 | DCW08W8 | DCW12W8 | DCW20W8 | DCWN03 | DCWN06 | DCW08 | DCW12 | N.A | |
| Мощность | 3 Вт | 6 Вт | 8 Вт | 12 Вт | 20 Вт | 3 Вт | 6 Вт | 8 Вт | 12 Вт | 20 Вт | |
| Вход (VDC) |
8 : 1 12 В, 24 В, 48 В (9~75 В) |
2 : 1 5 В (4.5~9 В, только для SCWN03/DCWN03) 12 В (9~18 В) 24 В (18~36 В) 48 В (36~72 В) |
2 : 1 12 В ( 9~18 В) 24 В (18~36 В) 48 В (36~75 В) |
||||||||
| Выход (VDC) | 1 Vo |
3,3 В, 5 В, 9 В, 12 В, 15 В (9 В только для моделей 8 Вт/ 12 Вт) |
3,3 В, 5 В, 12 В, 15 В | 5 В, 12 В, 15 В | |||||||
| 2 Vo | ± 5 В, ±12 В, ±15 В | ± 5 В, ±12 В, ±15 В | N.A | ||||||||
|
Рабочая температура |
-40~+95℃ | -40~+90℃ | -40~+85℃ | -40~+95℃ | -40~+90℃ | -40~+71℃ | -40~+80℃ | ||||
|
Изоляция (вход/выход) |
3 кВ постоянного тока | 3 кВ постоянного тока | 1.5 кВ постоянного тока | ||||||||
|
Виды защит: |
от коротких замыканий, от перегрузки, от понижения по напряжению, от превышения по напряжению |
от коротких замыканий, перегрузки, от понижения по напряжению |
от коротких замыканий, от перегрузки |
||||||||
|
Габаритные размеры (ДхШхВ) |
31,8 x 20,3 x 10,2 мм | 31,8 x 20,3 x 12,2 мм | 31,8 x 20,3 x 10,2 мм | 31,8 x 20,3 x 12,2 мм | |||||||
|
Сертификаты безопасности |
EAC, CE, UKCA | EAC, CE, UKCA | |||||||||
| Гарантия | 3 года | 3 года | 2 года | 3 года | |||||||
Технические характеристики обновленной линейки моделей SCWN/SCW/DCWN/DCW
- DC-DC преобразователи
- Корпус стандарта DIP24 с классической двухрядной компоновкой выводов
- Ультраширокий диапазон входного напряжения 8:1 (9–75 В постоянного тока)
- Эффективное естественное охлаждение
- Рабочий температурный диапазон от −40 °C до +95 °C (зависит от конкретной модели)
- Соответствует нормам ЭМС международного стандарта EN55032 (класс A), не требует дополнительной внешней фильтрации
- Стабильная работа без необходимости подключения минимальной нагрузки
- Многоуровневая защита: от коротких замыканий, перегрузки, превышения и понижения по напряжению
- Наличие международных сертификатов: EAC, CE, UKCA
- Гарантия производителя - 3 года

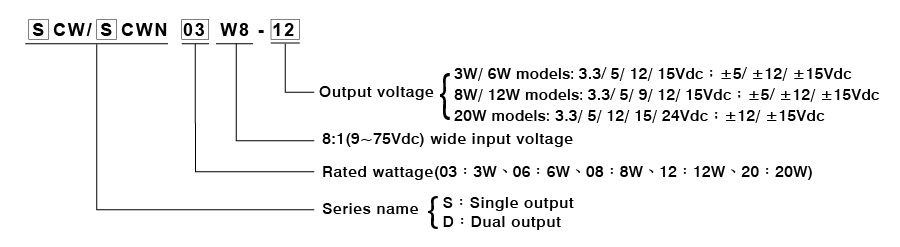

Форма заявки
